#293 · The St. Francis Dam

A concrete dam in a remote canyon, built by a self-taught engineer to secure Los Angeles's water, collapsed two years after completion. The flood killed hundreds and ended a career.

In March 1928, William Mulholland was the most celebrated water engineer in America. He had built the Los Angeles Aqueduct, a 233-mile gravity channel that turned a desert town into a metropolis. But on the afternoon of March 12, he drove up San Francisquito Canyon to inspect a dam that had been leaking for days. He looked at the water seeping from the base, pronounced it harmless, and drove home. Twelve hours later, the dam was gone.

The dam that Mulholland built

The St. Francis Dam was a concrete gravity-arch structure, 185 feet high and 700 feet long, completed in May 1926. It was designed to create a reservoir of 38,000 acre-feet, a backup supply for Los Angeles in case the aqueduct was sabotaged—a real threat during the California Water Wars. Mulholland, who had taught himself engineering from textbooks, adapted the design from his earlier Mulholland Dam in Hollywood. He chose the site in San Francisquito Canyon partly because the land was cheap and federally owned.

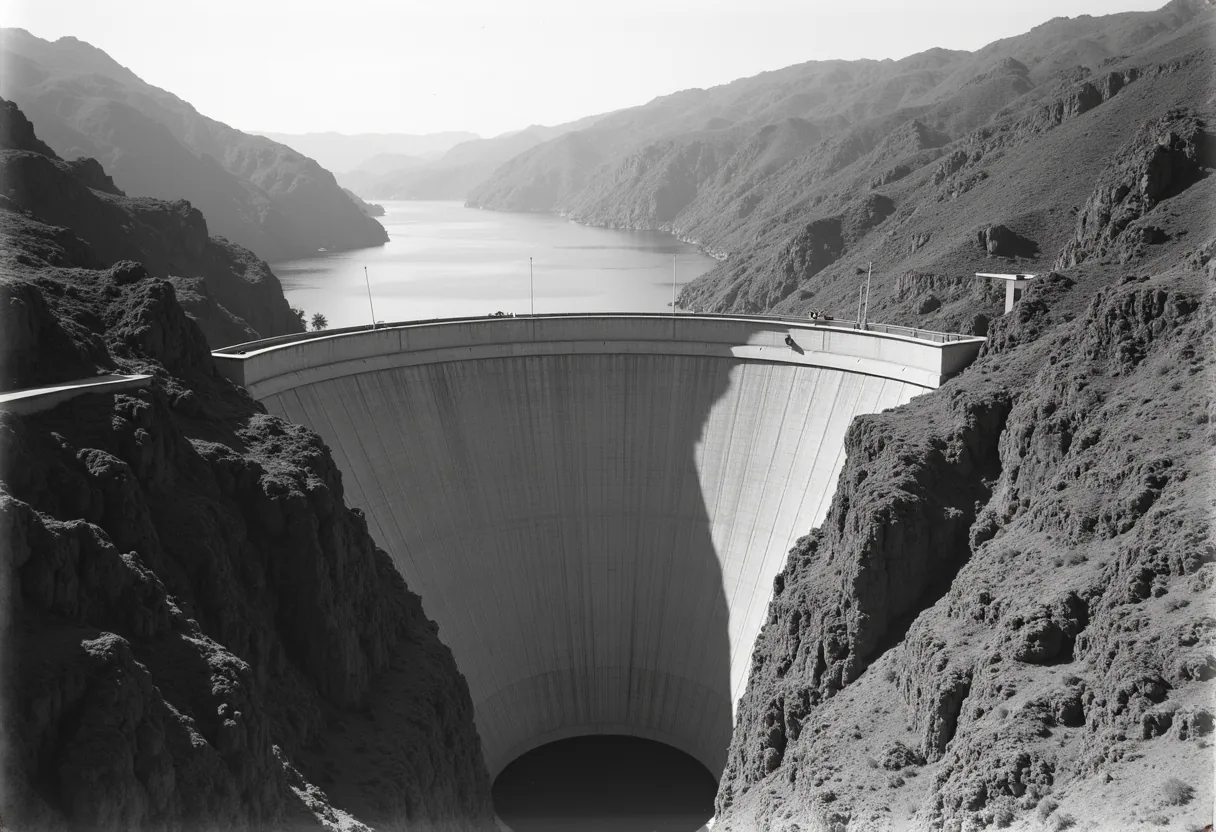

A concrete gravity-arch dam fills San Francisquito Canyon Illustration · AI-generated (FLUX.1-dev)

The canyon's geology was problematic. The western abutment was made of a red conglomerate and sandstone, but the eastern side and the canyon floor consisted of mica schist—a laminated, talc-rich rock that was weak and prone to sliding. Mulholland had noted the schist's instability in a 1911 report, but during construction, his supervisor Stanley Dunham declared it suitable. Exploratory tunnels and percolation tests were done only on the western side. The eastern abutment was never properly investigated.

An engineer in field clothes studies damp cracks and seepage stains on the dam face during Illustration · AI-generated (FLUX.1-dev)

The leaks

Water began filling the reservoir in March 1926. Almost immediately, cracks appeared in the dam's face, and seepage emerged from the western abutment along the inactive San Francisquito Fault. Workers sealed the leaks with a two-inch pipe that carried the water to the dam keeper's house. Mulholland called the dam "the driest dam of its size I ever saw." By early 1928, the reservoir was nearly full, and the seepage had not increased. But the water was doing something invisible: it was softening the schist on the eastern side, dissolving the talc and reducing the rock to a slippery paste.

Water darkens the canyon wall at the western abutment Illustration · AI-generated (FLUX.1-dev)

On March 12, 1928, the dam keeper, Tony Harnischfeger, noticed new leaks and muddy water. He called Mulholland, who arrived with his assistant Harvey Van Norman. They walked the length of the dam, examined the seepage, and concluded it was normal. Mulholland later said, "I could not see anything the matter with it." At 11:30 p.m., the dam collapsed.

The flood

The failure was catastrophic. A 120-foot wall of water surged down San Francisquito Canyon, carrying concrete blocks the size of houses. It hit Powerhouse No. 2, killing 64 workers in their bunkhouses. The flood swept through the town of Santa Paula, then reached the ocean near Ventura. Bodies were found as far as 50 miles away. The official death toll was 431, but the actual number may have been higher—many migrant workers and their families were never counted.

A broken concrete block the size of a small house rests far down a canyon among mud Illustration · AI-generated (FLUX.1-dev)

The coroner's jury convened in April 1928. It heard testimony from geologists, engineers, and survivors. The jury placed sole blame on Mulholland, citing "errors in engineering judgment" and the failure to test the foundation adequately. Mulholland accepted responsibility, saying, "Don't blame anybody else, you just fasten it on me." He resigned from the Bureau of Water Works and Supply later that year. The Los Angeles Department of Water and Power was created in the aftermath, and the state of California passed stricter dam safety laws.

What we still don't know

We do not know exactly how the failure initiated. The most widely accepted theory is that the schist on the eastern abutment, weakened by water, gave way under the reservoir's pressure, causing the dam to slide off its foundation. But some engineers argue that the dam's design—particularly the lack of contraction joints and the stepped downstream face—contributed to cracking that allowed water to reach the foundation.

A night valley scene shows a broad muddy surge moving through orchards and narrow roads be Illustration · AI-generated (FLUX.1-dev)

We do not know whether Mulholland's earlier geological concerns were deliberately ignored or simply forgotten. His 1911 report described the schist as "severely laminated, cross-faulted, and interspersed with talc." Yet during construction, no one tested its strength.

A public works office after the disaster shows engineers examining core samples Illustration · AI-generated (FLUX.1-dev)

And we do not know how many people really died. The official list of 431 names is incomplete. The flood swept through camps of Mexican and Filipino laborers whose families had no way to report them missing. The true toll may never be known.

The St. Francis Dam is a reminder that even the most confident engineer can be betrayed by the ground beneath his feet. Mulholland lived another seven years, a broken man, rarely leaving his home. He died in 1935, still insisting the dam was sound.
