#010 · Hubble's Mirror · Short Articles

In 1990, NASA launched a $1.5 billion telescope into orbit and discovered it could not focus. The flaw at the edge of the primary mirror was 2.2 microns deep — about a fiftieth the width of a human hair — and it had been ground in with exquisite precision.

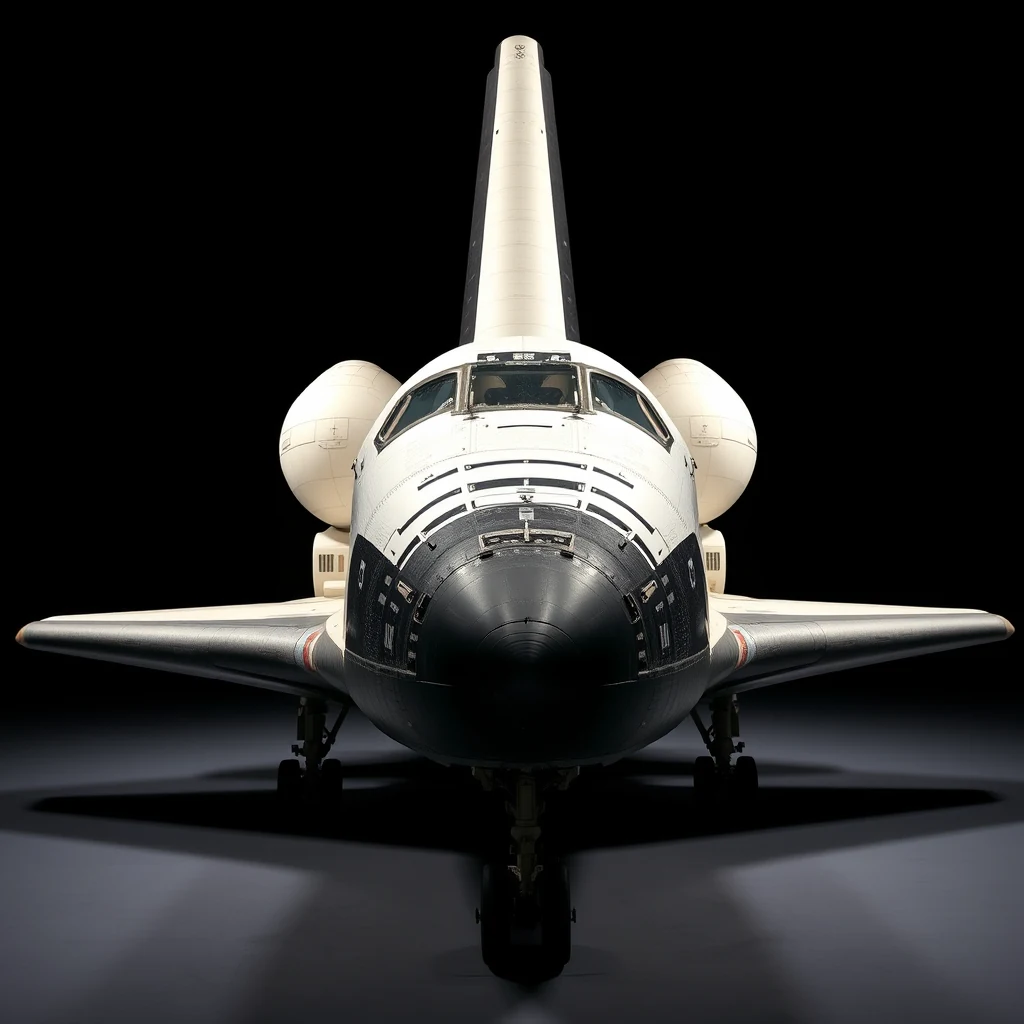

On 24 April 1990, the Space Shuttle Discovery released the Hubble Space Telescope from its payload bay 614 kilometres above the Pacific. The instrument had been twenty years in the making and had cost about $1.5 billion. Astronomers had argued over its design since the Nixon administration. When the first engineering images came down a few weeks later, the stars in the field were not stars. They were small, soft smears, surrounded by haloes of scattered light. The optics were wrong.

The primary mirror was a 2.4-metre disc of ultra-low-expansion glass, ground and polished by the Perkin-Elmer Corporation in Danbury, Connecticut, between 1979 and 1981. Its shape was a hyperboloid, and the tolerance on that shape was famously tight: at no point was the surface allowed to deviate from the intended figure by more than about ten nanometres. By every measurement Perkin-Elmer had taken during fabrication, the mirror was the most precisely shaped piece of glass ever made.

Animation of Hubble Space Telescope trajectory Phoenix7777 · CC BY-SA 4.0

It was also the wrong shape. The outer edge had been polished about 2,200 nanometres — 2.2 microns — too flat. In an optical system at f/24, that is enough to throw most of the incoming light out of the focal point and into a fuzzy halo around it. Roughly seventy per cent of the light from a point source landed where it was not supposed to.

A spacer, off by a millimetre

The board of inquiry, chaired by Lew Allen of the Jet Propulsion Laboratory, traced the error to a single instrument: the reflective null corrector that Perkin-Elmer had built to test the mirror during polishing. A null corrector is a small optical jig that takes the curved wavefront expected from a finished mirror and flattens it, so a technician can compare it against a reference. If the jig itself is correct, the test is exquisite. If it is not, it is exquisitely wrong.

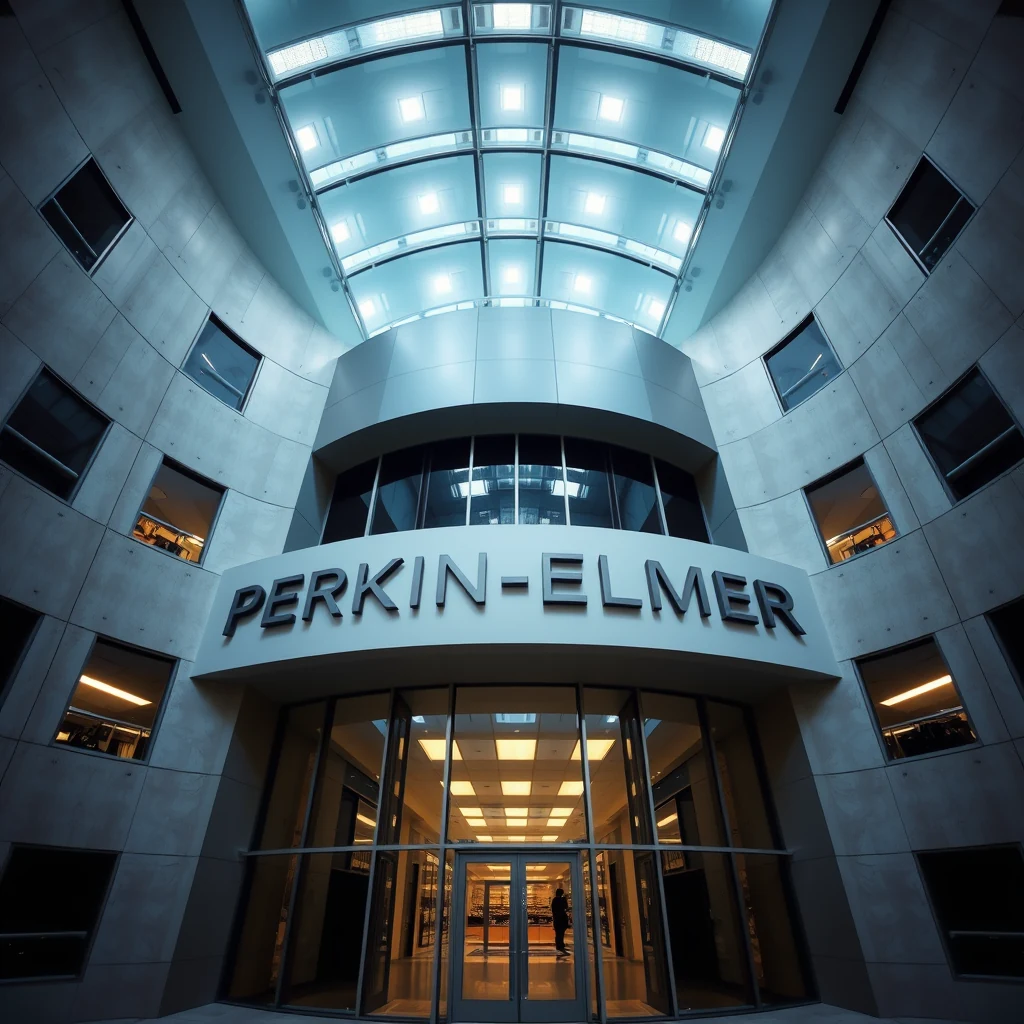

In a Perkin-Elmer optical shop Illustration · AI-generated (FLUX.1-dev)

The jig held a small field lens in place against a metering rod. To set the spacing, a technician had used an end-cap with a precisely machined ledge. The ledge had been measured in the wrong place — against an anti-reflection coating rather than the metal beneath it. The lens ended up 1.3 millimetres further from the rod than the design called for. Every interferogram Perkin-Elmer took from then on confirmed that the mirror matched the (incorrect) reference perfectly.

A second, simpler test instrument had at one point disagreed. The technicians, trusting the more sophisticated device, set the disagreement aside. The Allen Report later called this "the fundamental flaw in the manufacture of the HST" — not the spacer, but the willingness to dismiss a measurement that did not fit.

A reflective null corrector stands on an optical bench beside the Hubble mirror test setup Illustration · AI-generated (FLUX.1-dev)

Glasses for a telescope

For three years Hubble took data through image-deconvolution software that could partly unstick the smearing, but the deep-field science was out of reach. NASA approved a servicing mission to fly in late 1993. The fix had a peculiar elegance: because the flaw was a known shape, you could build a second optical element with exactly the opposite error and feed Hubble's blurry light through it before it reached the instruments. Spectacles, basically.

A shallow-focus macro study shows the edge of a large polished mirror reflecting a thin li Illustration · AI-generated (FLUX.1-dev)

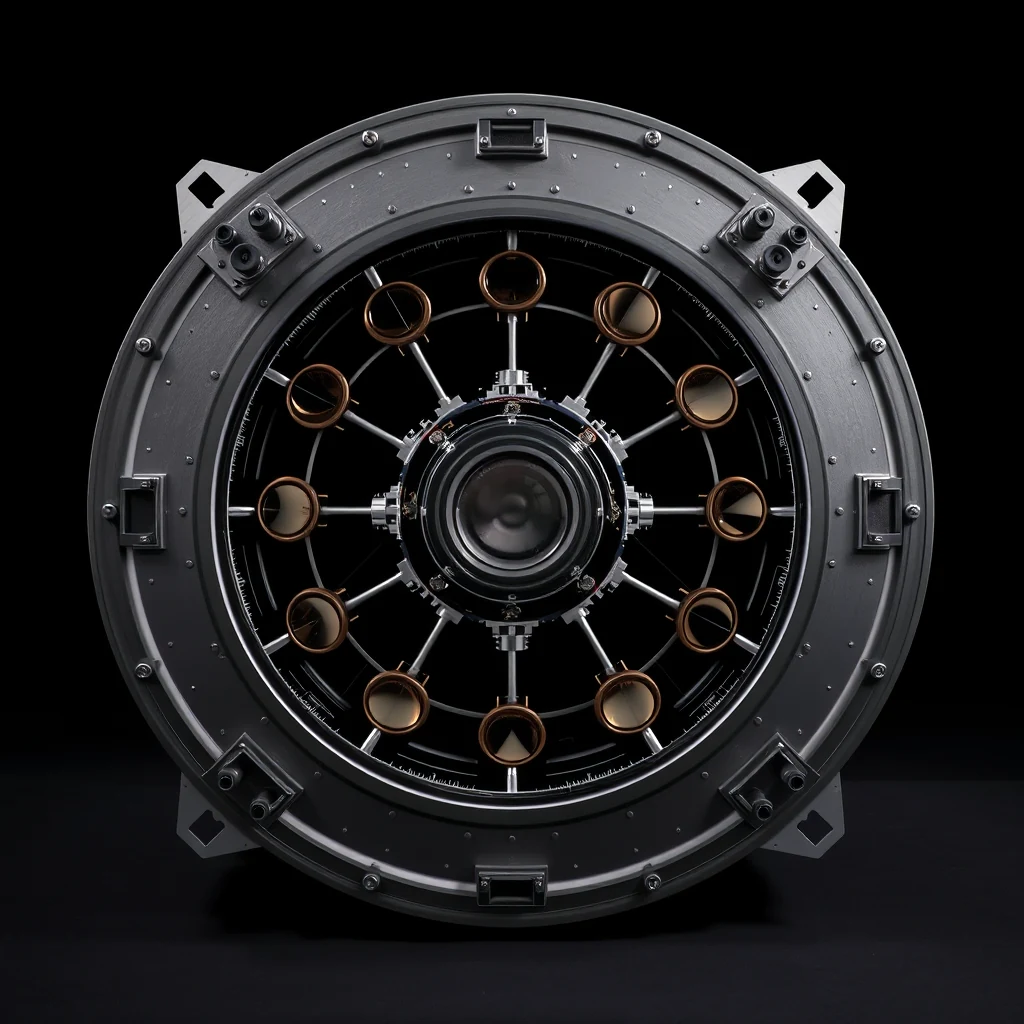

The corrective package was called COSTAR — five pairs of small mirrors on mechanical arms that swung into the light path, each pre-figured to cancel the primary's error before the beam entered one of the older science instruments. The newer Wide Field and Planetary Camera 2, installed on the same mission, had the correction built into its own optics and did not need COSTAR at all.

In December 1993, the crew of STS-61 performed five back-to-back spacewalks over eleven days — at the time the most complex orbital repair ever attempted. When the first images came back in January, the haloes were gone. The point sources were points.

During the 1993 servicing mission Illustration · AI-generated (FLUX.1-dev)

What we still don't know

We do not, exactly, know why the disagreement between the two null correctors was not escalated. The technicians involved have given accounts; the documentation from 1981 is incomplete. The Allen Report concluded that schedule pressure and a culture of trusting the primary metrology were both involved, but the meeting at which the discrepancy was set aside was not, in the modern sense, minuted.

We do not know what the mirror would have looked like under independent end-to-end testing. NASA had been offered, and declined, a full optical test of the assembled telescope on the ground before launch. The test would have cost roughly $100 million in 1980 dollars and added a year to the programme. Whether it would have caught the error depends on assumptions about the test facility that are now impossible to verify.

After correction Illustration · AI-generated (FLUX.1-dev)

And we still do not, in a deeper sense, know how to budget for the failure mode that Hubble exposed: a measuring instrument that is wrong in a way the measurement itself cannot detect. Every large optical system since — Kepler, Gaia, the James Webb Space Telescope — has been built with multiple independent metrology paths, partly as direct inheritance from the 1990 board of inquiry.

The mirror is still 2.2 microns too flat at its edge. It has been the most productive scientific instrument in the history of astronomy for thirty-six years, and it has never once been touched.
