Lunar Laser Ranging

#044 · 5 min read

Three Apollo crews left suitcase-sized mirrors on the Moon. Half a century later, a handful of observatories are still firing lasers at them every clear night, measuring the lunar distance to within a millimetre and using the result to audit Einstein.

On 21 July 1969, before he climbed back up the ladder of the lunar module, Buzz Aldrin set a square panel of fused silica on the dust at Tranquility Base. It weighed about twenty kilograms, held one hundred corner-cube prisms, and had no moving parts. There was nothing to switch on. Aldrin levelled it by eye, pointed it roughly at Earth, and walked away. Apollo 14 placed a second array near Fra Mauro in 1971. Apollo 15 placed a larger one — three hundred corner cubes — at Hadley Rille later that year. The Soviet Union landed two more aboard the Lunokhod rovers. Five reflectors in total. They are the only Apollo-era hardware still being used for science.

A corner cube is three mirrors meeting at right angles, like the inside of a box's vertex. Any photon that enters comes out parallel to the way it went in, regardless of the angle of approach. You do not need to aim it. You do not need to maintain it. A meteorite can shift the panel and the physics still works. This is why the design was chosen: a lunar instrument that requires nothing of the lunar surface except that it remain solid.

The Apollo 15 Lunar Laser Ranging Retroreflector - A Fundamental Point on the Moon NASA/GSFC/Arizona State University · NASA / Public Domain

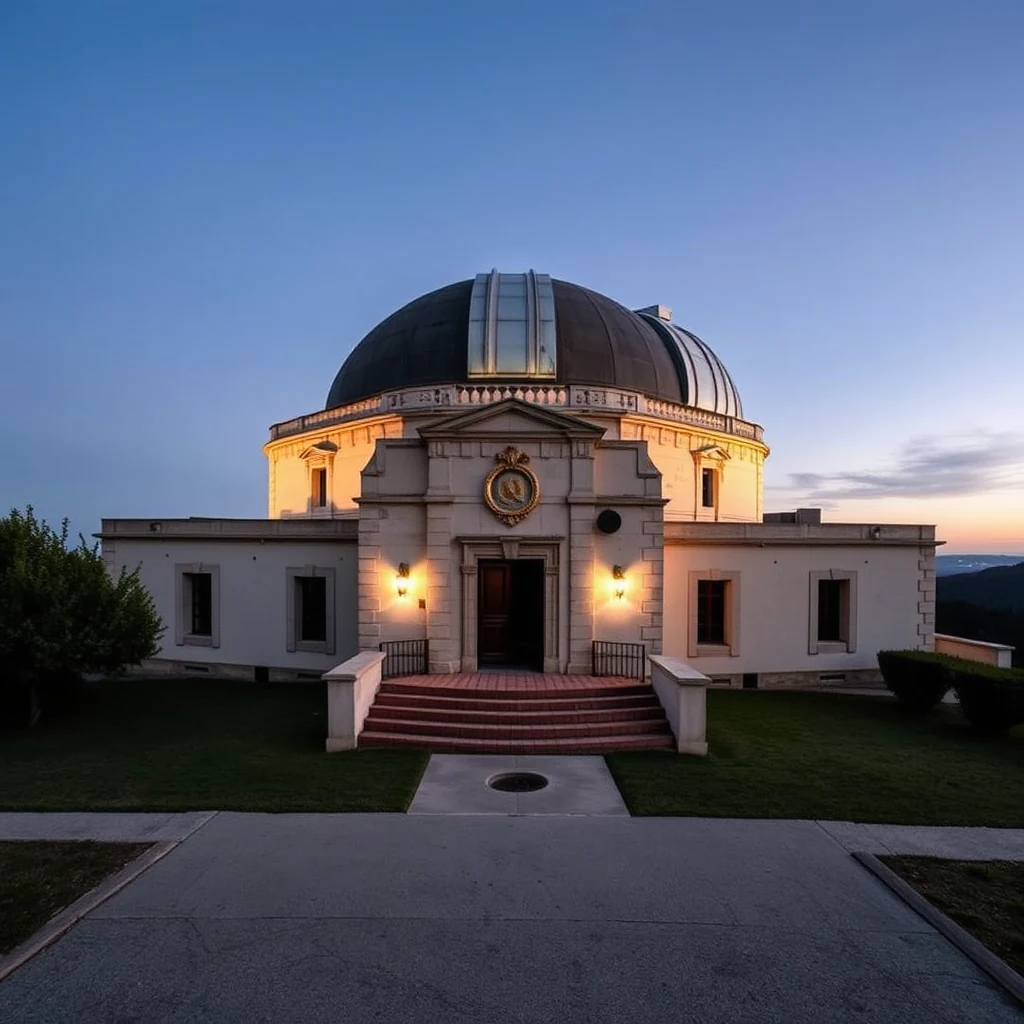

The experiment on the Earth end is harder. A telescope at Apache Point Observatory in New Mexico, or the historic 1.5-metre at Côte d'Azur Observatory in France, fires a short laser pulse — a few hundred picoseconds wide — through its main aperture. By the time the beam reaches the Moon it has spread to roughly two kilometres across. It illuminates the reflector for an instant, scatters back, spreads again on the return journey, and arrives at the telescope as a faint shower of single photons. Out of the roughly 10^17 photons in the outgoing pulse, a good night returns perhaps one. Sometimes zero. The receiver counts them one at a time and notes the exact moment each arrives.

An Apollo astronaut kneels beside a square lunar retroreflector panel on gray dust Illustration · AI-generated (FLUX.1-dev)

A millimetre across four hundred thousand kilometres

The round-trip time is about 2.5 seconds. Multiply by the speed of light, divide by two, and you have the Earth–Moon distance. The arithmetic is easy; the precision is not. To get a millimetre, you need the photon's arrival time pinned to a few picoseconds, the telescope's position pinned through tidal flexing of the continental crust, the Moon's orientation modelled through its monthly libration, and the Earth's atmosphere accounted for as the pulse climbs through it twice. The current uncertainty in the Earth–Moon distance is on the order of one millimetre out of 384,400 kilometres — roughly one part in 10^11.

Components of the Early Apollo Scientific Experiments Package (EASEP) JSC · NASA / Public Domain

The headline result is that the Moon is receding from Earth at 3.8 centimetres per year, dragged outward by tidal friction in our oceans. This was suspected from coral growth bands and from echoes of older eclipses recorded by Babylonian astronomers, but laser ranging gave it a hard number. Run the recession backward and the Moon was much closer in the Archean; run it forward and total solar eclipses end in about six hundred million years, when the lunar disc no longer covers the Sun's.

A modern observatory dome opens under a clear New Mexico night Illustration · AI-generated (FLUX.1-dev)

What the mirrors are really for

The recession is the easy answer. The reason national labs still fund the experiment is that the Earth–Moon system is a clean two-body gravitational laboratory at a scale no terrestrial apparatus can match. Lunar ranging tests the equivalence principle — Einstein's claim that gravity acts on all masses identically — by checking whether the Earth and Moon, made of different stuff, fall toward the Sun at the same rate. So far, to about one part in 10^14. It tests whether Newton's gravitational constant is drifting over time; the answer is that if it is, the drift is less than one part in 10^13 per year. It constrains theories that predict a fifth force at planetary scales. None of these tests has yet broken general relativity, which is itself a result.

Astronaut Edwin Aldrin after deployment of EASEP on surface of moon JSC · NASA / Public Domain

The Soviet reflectors were lost for decades. Lunokhod 1 had stopped responding in 1971 and nobody knew exactly where it sat. In 2010, after the Lunar Reconnaissance Orbiter imaged the rover in high resolution, the Apache Point team pointed their laser at the coordinates and got a return on the first attempt — stronger than any of the Apollo signals, because the panel had been spared four decades of dust.

A close lunar-surface view shows a faint green laser spot spread across dusty regolith nea Illustration · AI-generated (FLUX.1-dev)

What we still don't know

We do not know why the Apollo reflectors have grown dimmer. The return signal from Tranquility Base is roughly a tenth of what it was in the 1970s. Lunar dust kicked up by micrometeorites is the leading suspect, but the rate is faster than dust accumulation models predict.

Lunar Laser Ranging experiments NASA · Public domain

We do not know whether general relativity is the last word on gravity at solar-system scales. Lunar ranging has tightened the constraints; it has not produced an anomaly. A next-generation reflector, smaller and made from a single corner cube to defeat the libration smear that limits current precision, was deployed by India's Chandrayaan-3 in 2023, but it has not yet been ranged from Earth.

Inside an optical timing laboratory Illustration · AI-generated (FLUX.1-dev)

We do not know what the lunar interior is doing. Ranging data shows the Moon's rotation wobbles in ways that suggest a fluid outer core, perhaps a solid inner one, but the size and composition remain model-dependent.

Aldrin spent maybe two minutes setting up the panel. It has been returning data for fifty-seven years.
