Astronomy

JWST Deployment

#043 · 5 min read

A golden, geometric structure with intricate patterns and reflective surfaces symbolizes the deployment of the James Webb Space Telescope, highlighting its complex and delicate assembly in space.

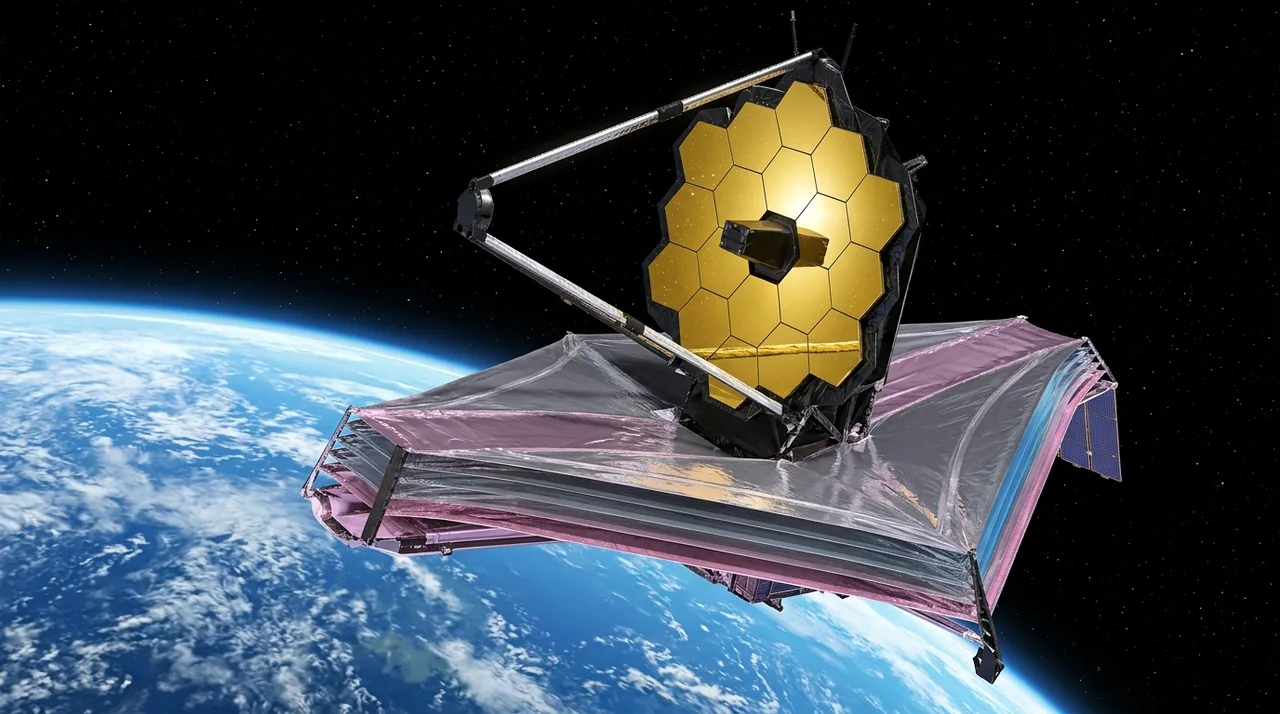

The James Webb Space Telescope had to unfold itself a million miles from Earth, through 344 mechanisms that had never been tested together under the conditions that mattered. There was no second attempt.

On Christmas morning 2021, an Ariane 5 rocket lifted off from Kourou in French Guiana with a folded telescope in its nose cone. The launch was clean. Inside the fairing, packed like a closed parasol, was a $10 billion instrument that was about to do something no spacecraft had ever attempted: assemble itself, in stages, while travelling outward to a point four times further away than the Moon.

The engineers on the ground had a phrase for the next twenty-nine days. They called it the period of single-point failures. A single-point failure is a part with no redundancy — if it jams, the mission ends. A typical Mars lander has perhaps seventy. The James Webb Space Telescope had three hundred and forty-four.

James-Webb-Space-Telescope-Deployment-Sequence- Nominal NASA; Adriana Manrique Gutierrez (Visualizations), Michael M · Public domain

This is because Webb was too big for any rocket that exists. The primary mirror, gold-coated beryllium, is 6.5 metres across — wider than the five-metre fairing of the Ariane. The sunshield, which keeps the instruments cold enough to see infrared light, is the size of a tennis court. To fit any of it on a launch vehicle, Northrop Grumman and NASA spent the better part of two decades designing a telescope that could fold.

The Secrets of NASA's Webb Telescope’s "Deployable Tower Assembly" GSFC · NASA / Public Domain

The sunshield

The hardest part came first. Webb sees in the infrared, which means it has to be cold — under 50 kelvin, around minus 223 Celsius. To get that cold while sitting in direct sunlight, it carries a five-layer shield of Kapton, each layer thinner than a human hair, separated by vacuum gaps that radiate heat sideways into space. Folded for launch, the membranes were pinned down by 107 release devices. Unfolded, they had to be tensioned by 90 cables running through 400 pulleys, driven by eight motors, with no possibility of a hand reaching in to free a snag.

Inside the Ariane 5 fairing integration hall Illustration · AI-generated (FLUX.1-dev)

The deployment of the sunshield took eight days. Mission control at the Space Telescope Science Institute in Baltimore watched the telemetry in shifts. There were no cameras on the spacecraft pointed at the shield. Engineers were inferring the geometry from motor currents, temperature gradients, and the angle of the booms. On day five, a tensioning pause stretched longer than expected; the team held the sequence for a day to study sun-angle and thermal data before resuming. The membranes deployed without a single tear.

Caption: During cryogenic testing, the mirrors will be subjected to temperatures dipping to 24 Kelvins, permitting engineers to measure in e NASA/MSFC/David Higginbotham/Emmett Given · Public domain

Eighteen mirrors

The primary mirror is made of eighteen hexagonal segments, each about 1.3 metres across. For launch, three segments on each side were folded back, like the wings of a paper crane. On day fourteen the side wings unlatched and swung into place, and the mirror, for the first time, looked like a mirror.

Webb's sunshield unfolds in space as a five-layer Kapton structure Illustration · AI-generated (FLUX.1-dev)

Then began the slow part. Each segment sits on seven actuators — six that move it in space, one that bends its surface — and each actuator can step in increments of about ten nanometres, roughly one ten-thousandth the width of a human hair. Over the following three months the eighteen segments were walked into a single optical surface, accurate across its full sweep to within fifty nanometres. The alignment relied on a star — HD 84406, an unremarkable yellow dwarf in Ursa Major — whose image was tracked through eighteen separate dots until they merged into one. The procedure had a name out of a fairy tale: "phase retrieval."

The primary mirror of NASA's James Webb Space Telescope consisting of 18 hexagonal mirrors looks like a giant puzzle piece standing in the m Chris Gunn · CC BY 2.0

What we still don't know

We do not know, in detail, why nothing failed. Webb was tested on the ground at Johnson Space Center in a vacuum chamber chilled to operating temperature, but gravity on Earth distorts a structure built for zero-g. Engineers compensate with off-loaders — cables and counterweights that mimic weightlessness — but every off-loader is itself a fiction. Some deployments could only be partially rehearsed. Some, like the full five-layer sunshield tensioning, could not be rehearsed at all in a single coherent test. That every one worked the first time is, in part, an answer to a question the program never quite resolved: how good is good enough, when you cannot try twice?

An extreme close view of a JWST hexagonal mirror segment shows gold-coated beryllium refle Illustration · AI-generated (FLUX.1-dev)

We also do not know how long Webb will last. The original mission was a five-year baseline, with ten as a goal. Because the launch was so precise, the spacecraft used less fuel than budgeted on its mid-course corrections, and current estimates put the propellant supply at something over twenty years. The mirrors will degrade slowly under micrometeoroid impacts — one larger-than-expected strike was recorded in May 2022 — but the optics have margin.

NASA engineer Ernie Wright looks on as the first six flight ready James Webb Space Telescope's primary mirror segments are prepped to begin NASA/MSFC/David Higginbotham · Public domain

And we do not yet know what Webb will find that nobody planned for. The deep field released in July 2022 contained galaxies redder, and so older, than the predicted population at that depth. The early-universe results have already forced theorists to revisit how quickly the first galaxies could have assembled. The instrument was designed to answer specific questions about first light, exoplanet atmospheres, and star formation. It is the surprises that will define it.

At the Sun-Earth L2 point, Webb sits in the shadow of its own sunshield, looking outward. There is no one within a million miles who could touch it.
