Swiss Watch Escapements - Mechanical Precision Art

#029 · 5 min read

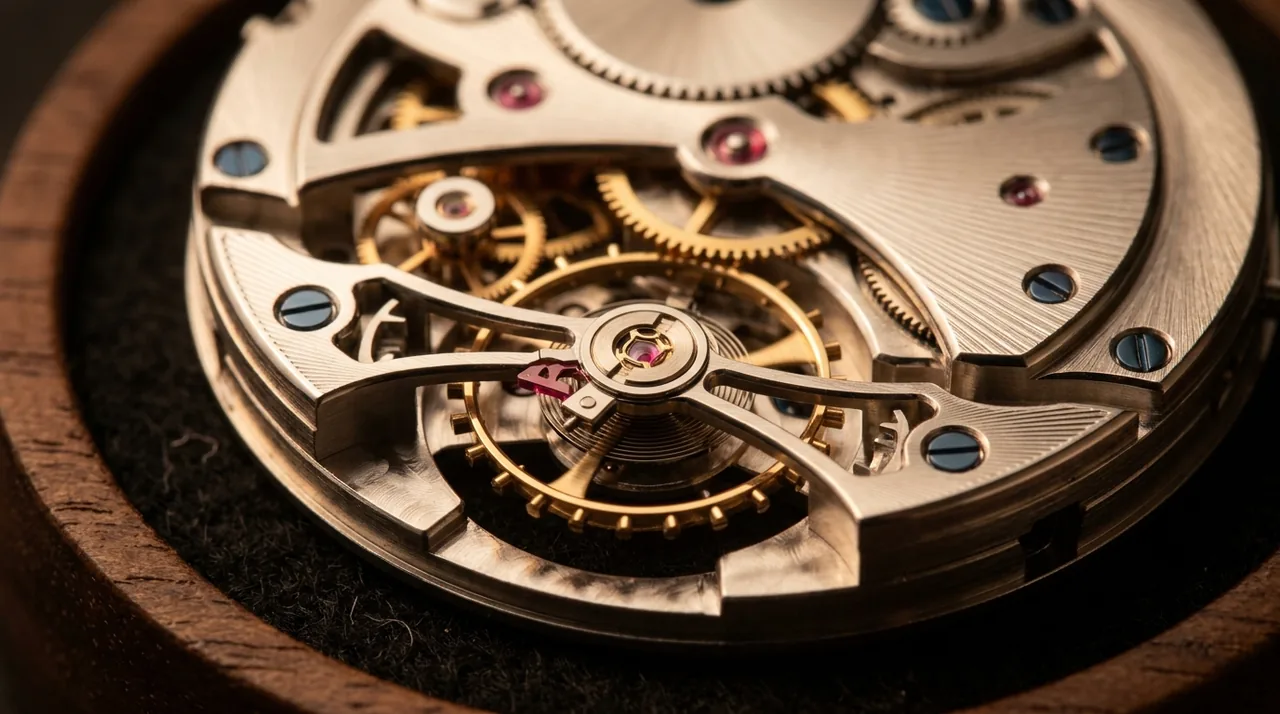

A close-up view of a Swiss watch escapement, showcasing intricate gears and components with precise engineering and craftsmanship.

A mechanical wristwatch contains a heart that beats eight times a second, every second, for decades. The component responsible — the escapement — is smaller than a fingernail, holds tolerances of a few microns, and has been refined by Swiss workshops for the better part of three centuries.

The Swiss lever escapement releases stored energy in pulses of roughly an eighth of a second. Inside a modern chronometer it does this 28,800 times every hour, 691,200 times a day, for decades, with parts cut to tolerances of a few microns. A single grain of dust will stop it. A change of three degrees in temperature will make it run fast or slow. It is one of the few mechanical assemblies still in serial production that no automated process can fully finish — the final adjustments are done by hand, under microscopes, in workshops above the Vallée de Joux.

The job of an escapement is straightforward and almost impossible. A coiled mainspring wants to release its energy all at once. The gear train, left alone, would spin until the spring was dead. The escapement interrupts that release into discrete, equal beats by coupling the train to an oscillator — a wheel and a coiled hairspring that swings back and forth at its natural frequency. Each swing lets one tooth of the escape wheel slip past. Each tooth delivers, in return, a small push that keeps the oscillator alive. The watch is, in essence, a closed loop in which a falling weight pays the toll for keeping a tiny pendulum honest.

Rolex Deepsea Sea-Dweller 116660 Blue Dial 'James Cameron' amh1988 · CC0 1.0

The fork and the wheel

The arrangement used in almost every Swiss watch made since 1900 is the lever escapement, designed in London around 1755 by Thomas Mudge. A pallet fork — a small steel anchor tipped with two ruby pallets — sits between the escape wheel and the balance. As the balance swings one way, the fork releases a tooth; as it swings back, it releases another. The geometry has to be exact: the angle of the pallet faces, the depth of the engagement, the play of the safety pin, the curve of the impulse jewel. Wrong by ten microns and the watch will not keep time.

An extreme macro view of a Swiss mechanical watch movement in motion Illustration · AI-generated (FLUX.1-dev)

The balance and its hairspring are older still. Christiaan Huygens proposed the balance spring in 1675, after working out that a thin coiled spring could be made, in theory, to swing in equal periods regardless of amplitude. In practice metal springs are not isochronous; they go out of tune with temperature, with magnetism, with the way the watch sits on the wrist. Two and a half centuries of Swiss watchmaking is the slow correction of that one defect.

Swiss lever escapement mechanism C. Yamahata · BY 4.0

Solving gravity

The most theatrical correction is the tourbillon, patented in 1801 by Abraham-Louis Breguet. Gravity pulls on a balance wheel differently depending on whether the watch is dial-up, dial-down, or vertical. Breguet's answer was to mount the entire escapement in a small cage that rotates once a minute, averaging the positional error to zero. The mechanism adds dozens of parts to the smallest, most fragile assembly in the watch. It is largely decorative in a wristwatch — gravity averages out anyway as the wearer moves — but the cage continues to be built because it is the hardest thing in horology to build well.

The Swiss lever escapement fills the frame: escape wheel teeth meet ruby pallets Illustration · AI-generated (FLUX.1-dev)

The unshowy correction is the alloy. Charles Édouard Guillaume's nickel-steel Invar, and later Elinvar, removed most of the temperature drift from the hairspring; the work earned him a Nobel Prize in 1920. Eighty years later, Ulysse Nardin and the CSEM in Neuchâtel began etching hairsprings out of silicon using semiconductor lithography. Silicon does not expand meaningfully with heat, does not respond to magnetism, and can be cut in shapes — terminal curves, paddle ends — that drawn steel wire cannot match. Most modern high-end Swiss movements now use one.

Watch with a portrait of Alexander II, czar of Russia (r. 1855–81) H. Maret · CC0 1.0

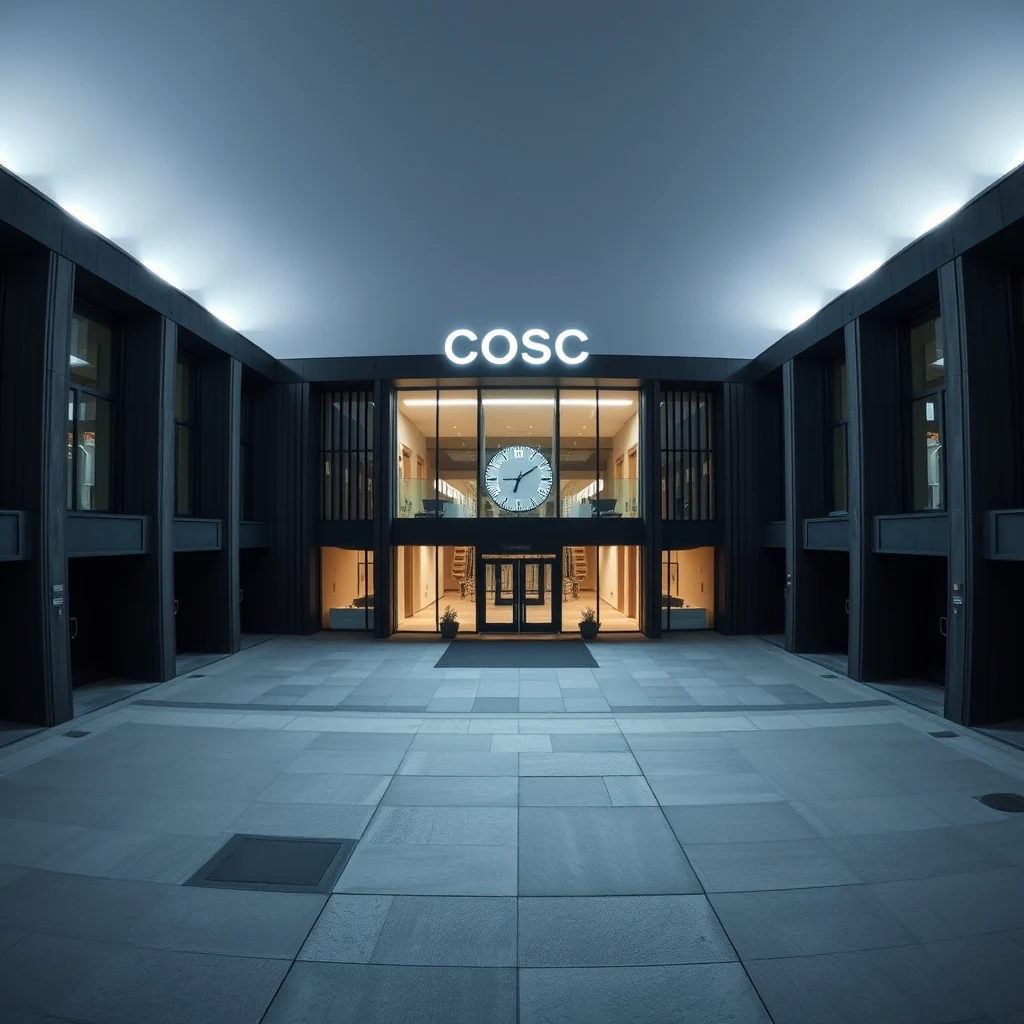

The standard a watch must meet to be called a chronometer is set by COSC, the Contrôle officiel suisse des chronomètres, in Le Locle. A movement spends fifteen days under test in five positions and three temperatures; only those holding an average daily rate between minus four and plus six seconds pass. About a million movements clear the test each year. The actual rate of a well-adjusted modern calibre is often inside one or two seconds.

A watchmaker in a Vallée de Joux workshop lowers a microscopic pallet fork into a movement Illustration · AI-generated (FLUX.1-dev)

What we still don't know

We do not have a fully satisfactory theory of long-term wear in an escapement. A balance wheel completes about a quarter of a billion oscillations a year; ruby pallets are harder than steel, but the steel teeth that strike them slowly polish into different shapes, and the effect on rate over twenty or fifty years is not well predicted by any published model.

Swiss watchmaking industry Sputniktilt · CC BY-SA 3.0

We do not know whether the co-axial escapement designed by George Daniels in 1976 and adopted by Omega in 1999 will, over a century, prove genuinely superior to the lever. It uses radial rather than sliding impulse, in principle eliminating most of the friction that dictates service intervals. The first generation of co-axial movements is now twenty-five years old. The data is still coming in.

A watch movement sits half-cased inside a temperature testing cabinet Illustration · AI-generated (FLUX.1-dev)

And we do not know how much of Swiss precision is method and how much is institutional memory — a few thousand people, mostly within an hour's drive of Le Sentier, who learned to finish a pallet fork from someone who learned it from someone else. Industrial CNC machines now do the bulk cutting. The final adjustments, the ones that take a movement from running to chronometer rate, remain stubbornly manual.

A quartz watch from 1980 keeps better time than any mechanical chronometer ever made, for the price of a sandwich. None of this has affected demand for the mechanical kind, which now exceeds what the valleys can produce.

Un reloj de pulsera mecánico alberga un corazón que late ocho veces por segundo, cada segundo, durante décadas. El componente responsable —el escape— es más pequeño que una uña, mantiene tolerancias de escasas micras y ha sido perfeccionado por talleres suizos durante la mayor parte de tres siglos.

El escape de áncora suizo libera la energía almacenada en pulsos de aproximadamente un octavo de segundo. En el interior de un cronómetro moderno, realiza esta operación 28.800 veces por hora, 691.200 veces al día, durante décadas, con piezas talladas con tolerancias de unas pocas micras. Un solo grano de polvo lo detendría. Un cambio de tres grados en la temperatura hará que se adelante o se atrase. Es uno de los pocos conjuntos mecánicos todavía en producción en serie que ningún proceso automatizado puede terminar por completo: los ajustes finales se realizan a mano, bajo el microscopio, en talleres situados sobre el Vallée de Joux.

La función de un escape es sencilla y casi imposible. Un muelle real enrollado tiende a liberar su energía de golpe. El tren de rodaje, dejado a su suerte, giraría hasta agotar el resorte. El escape interrumpe esa liberación en pulsos discretos e iguales al acoplar el tren a un oscilador: un volante y un espiral enrollado que oscila de un lado a otro a su frecuencia natural. Cada oscilación permite que un diente de la rueda de escape se deslice. Cada diente proporciona, a cambio, un pequeño impulso que mantiene vivo al oscilador. El reloj es, en esencia, un circuito cerrado en el que un peso que cae paga el peaje necesario para que un minúsculo péndulo mantenga su precisión.

El áncora y la rueda

La configuración utilizada en casi todos los relojes suizos fabricados desde 1900 es el escape de áncora, diseñado en Londres hacia 1755 por Thomas Mudge. Un áncora de paletas —una pequeña pieza de acero en forma de ancla rematada con dos paletas de rubí— se sitúa entre la rueda de escape y el volante. A medida que el volante oscila en una dirección, el áncora libera un diente; cuando vuelve a oscilar, libera otro. La geometría debe ser exacta: el ángulo de las caras de las paletas, la profundidad del engrane, el huelgo del dardo, la curva de la elipse de impulso. Un error de diez micras y el reloj no dará la hora con precisión.

El volante y su espiral son todavía más antiguos. Christiaan Huygens propuso el resorte regulador en 1675, tras deducir que un muelle delgado y enrollado podía fabricarse, en teoría, para oscilar en periodos iguales independientemente de la amplitud. En la práctica, los resortes metálicos no son isócronos; se desajustan con la temperatura, con el magnetismo y con la posición del reloj en la muñeca. Dos siglos y medio de relojería suiza constituyen la lenta corrección de ese único defecto.

Vencer a la gravedad

La corrección más teatral es el tourbillon, patentado en 1801 por Abraham-Louis Breguet. La gravedad ejerce una atracción distinta sobre el volante según si el reloj está con la esfera hacia arriba, hacia abajo o en posición vertical. La respuesta de Breguet fue montar todo el escape en una pequeña jaula que gira una vez por minuto, promediando el error posicional hasta cero. El mecanismo añade decenas de piezas al conjunto más pequeño y frágil del reloj. En un reloj de pulsera es mayoritariamente decorativo —la gravedad se compensa de todos modos con el movimiento de quien lo lleva—, pero la jaula se sigue fabricando porque es lo más difícil de construir bien en la alta relojería.

La corrección discreta es la aleación. El Invar de níquel y acero de Charles Édouard Guillaume, y más tarde el Elinvar, eliminaron la mayor parte de la deriva térmica del espiral; este trabajo le valió el Premio Nobel en 1920. Ochenta años después, Ulysse Nardin y el CSEM de Neuchâtel comenzaron a grabar espirales de silicio mediante litografía de semiconductores. El silicio no se expande significativamente con el calor, no responde al magnetismo y puede tallarse en formas —curvas terminales, extremos en forma de pala— que el hilo de acero trefilado no puede igualar. La mayoría de los movimientos suizos modernos de alta gama utilizan ahora uno.

El estándar que debe cumplir un reloj para ser llamado cronómetro lo establece el COSC, el Contrôle officiel suisse des chronomètres, en Le Locle. Un movimiento pasa quince días bajo prueba en cinco posiciones y tres temperaturas; solo aprueban aquellos que mantienen una marcha diaria media de entre menos cuatro y más seis segundos. Cerca de un millón de movimientos superan la prueba cada año. La marcha real de un calibre moderno bien ajustado suele situarse entre uno o dos segundos.

Lo que aún no sabemos

No disponemos de una teoría plenamente satisfactoria sobre el desgaste a largo plazo en un escape. Un volante completa cerca de un cuarto de billón de oscilaciones al año; las paletas de rubí son más duras que el acero, pero los dientes de acero que las golpean se pulen lentamente hasta adquirir formas diferentes, y el efecto sobre la marcha a lo largo de veinte o cincuenta años no está bien predicho por ningún modelo publicado.

No sabemos si el co-axial escapement diseñado por George Daniels en 1976 y adoptado por Omega en 1999 resultará, al cabo de un siglo, genuinamente superior al de áncora. Utiliza un impulso radial en lugar de deslizante, lo que en principio elimina la mayor parte de la fricción que dicta los intervalos de mantenimiento. La primera generación de movimientos coaxiales tiene ahora veinticinco años. Los datos aún están llegando.

Y no sabemos qué parte de la precisión suiza se debe al método y qué parte a la memoria institucional: unos pocos miles de personas, la mayoría a menos de una hora en coche de Le Sentier, que aprendieron a terminar un áncora de alguien que a su vez lo aprendió de otra persona. Las máquinas CNC industriales realizan ahora el corte principal. Los ajustes finales, aquellos que elevan un movimiento de una marcha ordinaria a la categoría de cronómetro, siguen siendo obstinadamente manuales.

Un reloj de cuarzo de 1980 da la hora con más precisión que cualquier cronómetro mecánico jamás fabricado, y por el precio de un sándwich. Nada de esto ha afectado a la demanda del tipo mecánico, que ahora supera lo que los valles pueden producir.

机械腕表内藏有一颗心脏，每秒跳动八次，秒秒不息，延续数十年。担此重任的部件——擒纵系统——尺寸不及指甲盖，公差仅为数微米。在近三个世纪的时光里，经由瑞士工坊的不断精进，它已臻于完美。

瑞士杠杆式擒纵机构以大约八分之一秒为脉冲周期释放储存的能量。在现代天文台表内部，它每小时运作28,800次，每天运作691,200次，并持续数十年之久，其零件精度可达几微米。一粒灰尘就能使其停摆。三度的温差就会导致其走时快慢。它是极少数仍在大规模生产、却无法完全通过自动化流程完成的机械组件之一——最后的调试必须由手工在显微镜下，于Vallée de Joux的山间作坊里完成。

擒纵机构的任务既简单又近乎不可能完成。卷绕的发条总想一次性释放能量。若任由齿轮系运转，它会一直飞旋直至发条力竭。擒纵机构通过将齿轮系与振荡器——即一个以固有频率来回摆动的摆轮及螺旋游丝——耦合，把这种能量释放打断为离散而均等的节拍。摆轮每摆动一次，就让擒纵轮的一个轮齿滑过。而每个轮齿反过来又提供微小的推力，维持振荡器的运转。本质上，手表是一个闭环系统，其中下坠的重力支付了维持微小摆锤精准走时的“通行费”。

擒纵叉与擒纵轮

自1900年以来，几乎每只瑞士表都采用杠杆式擒纵机构，该机构由Thomas Mudge于1755年左右在伦敦设计。擒纵叉——一个尖端镶有两颗红宝石叉瓦的小精钢锚——位于擒纵轮和摆轮之间。摆轮向一个方向摆动时，擒纵叉释放一个轮齿；当它摆回来时，又释放另一个。其几何形状必须极其精准：叉瓦面的角度、啮合深度、保险针的间隙、冲击圆盘宝石的曲线。哪怕偏差十微米，手表也无法准确计时。

摆轮及其游丝的历史更为悠久。Christiaan Huygens在1675年提出了摆轮游丝的概念，他推算出，从理论上讲，可以制造出一种细小的螺旋弹簧，使其无论摆幅大小，都能以相等的周期摆动。然而在现实中，金属弹簧并非等时的；它们会随温度、磁场以及手表在手腕上的佩戴位置而失调。瑞士制表业两个半世纪的历史，就是对这一缺陷进行的缓慢修正。

对抗引力

最具戏剧性的修正莫过于tourbillon，它由Abraham-Louis Breguet于1801年获得专利。由于地球引力的作用，手表在表面向上、表面向下或垂直放置时，摆轮受到的影响各不相同。宝玑的对策是将整个擒纵机构安装在一个微小的框架中，该框架每分钟旋转一圈，从而将方位误差平均化为零。这一机制在手表最细小、最脆弱的组件中增加了几十个零件。在腕表中，由于佩戴者的活动本身就会抵消重力影响，它在很大程度上已沦为装饰，但这种框架仍在被不断制造，因为它是钟表业中最难打磨完美的装置。

而不事张扬的修正则是合金。查尔斯·埃杜阿尔·纪尧姆发明的镍钢合金（Invar，即因瓦合金）以及后来的埃林瓦合金（Elinvar），消除了游丝的大部分温度漂移；这项成果为他在1920年赢得了诺贝尔奖。八十年后，Ulysse Nardin和纳沙泰尔的CSEM开始利用半导体光刻技术，从硅片中蚀刻出游丝。硅几乎不会受热膨胀，不受磁场影响，并且可以切割成钢丝无法实现的形状——如末端曲线和桨形末端。现在，大多数现代高端瑞士机芯都采用了硅游丝。

一只表要被称为“天文台表”所必须达到的标准，是由位于力洛克的COSC（瑞士官方天文台检测机构）设定的。机芯要在五种方位和三种温度下接受为期15天的测试；只有平均日误差保持在负4秒至正6秒之间的机芯才能通过。每年大约有一百万枚机芯通过测试。一枚调校精良的现代机芯，其实际误差往往能控制在一两秒之内。

我们尚不了解的领域

关于擒纵机构的长期磨损，我们还没有一套完全令人满意的理论。摆轮每年完成大约2.5亿次振荡；红宝石叉瓦比钢硬，但撞击它们的钢齿会慢慢被磨成不同的形状，而这种现象在二十年或五十年后对走时精度的影响，目前还没有任何已发表的模型能做出准确预测。

我们也不知道，由George Daniels于1976年设计并由欧米茄于1999年采用的co-axial escapement，在一个世纪的跨度下是否真的证明优于杠杆式擒纵。它采用径向冲击而非滑动冲击，从原则上消除了决定保养间隔的大部分摩擦。第一代同轴机芯现已问世25年。数据仍在不断累积中。

我们也不知道，瑞士的精密工艺中，有多少源于科学方法，有多少源于机构记忆——几千名制表师（大多居住在距勒桑捷一小时车程的范围内）从前辈那里习得了叉瓦的打磨技术，而前辈又是从更早的前辈那里学来的。虽然现在的粗加工主要由工业CNC机床完成，但那些能让机芯从单纯运转跃升至天文台级别的最终调试，依然固执地保留着手工的底色。

一块产自1980年的石英表，其走时精度就已超过了历史上任何机械天文台表，而价格仅相当于一份三明治。但这并没有影响人们对机械表的需求，如今这种需求已经超过了那些山谷所能提供的极限。

تضم ساعة اليد الميكانيكية قلباً ينبض ثماني مرات في الثانية، كل ثانية، ولعقود. أما المكون المسؤول — ميزان الساعة — فأصغر من ظفر، وبدقة تبلغ بضعة ميكرونات، وقد عكفت الورش السويسرية على صقله طوال ما يربو على ثلاثة قرون.

يُحرر ميزان العتلة السويسري الطاقة المخزنة في نبضات تبلغ مدتها ثُمن ثانية تقريبًا. وداخل الكرونومتر الحديث، يقوم بذلك 28,800 مرة كل ساعة، و691,200 مرة يوميًا، لعقود من الزمن، بقطعٍ صُنعت وفق تفاوتات دقيقة لا تتعدى ميكرونات معدودة. حبة غبار واحدة كفيلة بإيقافه، وتغير في درجة الحرارة بمقدار ثلاث درجات سيجعله يتسارع أو يتباطأ. إنه أحد التجمعات الميكانيكية القليلة التي لا تزال تُنتج تسلسليًا ولا تستطيع أي عملية آلية إنهاءها بالكامل؛ فالضبط النهائي يتم يدويًا، تحت المجاهر، في ورش العمل الواقعة فوق Vallée de Joux.

إن وظيفة الميزان مباشرة ومستحيلة في آن واحد. فالنابض الرئيسي الملفوف يسعى لتحرير طاقته دفعة واحدة، ولو تُركت مجموعة التروس وشأنها، لدارت بجنون حتى يفقد النابض قوته. لكن الميزان يقاطع عملية التحرير تلك ويحولها إلى دقات منفصلة ومتساوية عبر ربط مجموعة التروس بمذبذب — وهو عبارة عن عجلة ونابض شعري ملفوف يتأرجح ذهابًا وإيابًا بتردده الطبيعي. كل أرجوحة تسمح لسن واحدة من عجلة الميزان بالمرور، وفي المقابل، تدفع كل سن المذبذب دفعة صغيرة تبقيه حيًا. الساعة، في جوهرها، حلقة مغلقة يدفع فيها الثقل الهابط ضريبة الحفاظ على استقامة رقاص ضئيل.

الشوكة والعجلة

إن الترتيب المستخدم في كل ساعة سويسرية صُنعت تقريبًا منذ عام 1900 هو ميزان العتلة، الذي صممه Thomas Mudge في لندن حوالي عام 1755. تقع شوكة المنصات — وهي مرساة فولاذية صغيرة تنتهي بفصين من الياقوت — بين عجلة الميزان وعجلة التوازن. ومع تأرجح عجلة التوازن في اتجاه واحد، تحرر الشوكة سنًا واحدة؛ وعندما تعود، تحرر سنًا أخرى. يجب أن تكون الهندسة دقيقة للغاية: زوايا أوجه الياقوت، وعمق التشابك، وحركة دبوس الأمان، وانحناء ياقوتة الدفع. خطأ بمقدار عشرة ميكرونات، ولن تضبط الساعة الوقت أبدًا.

أما عجلة التوازن ونابضها الشعري فأقدم من ذلك بكثير. فقد اقترح Christiaan Huygens نابض التوازن في عام 1675، بعد أن اكتشف أن النابض الملفوف الرقيق يمكنه، نظريًا، التأرجح في فترات متساوية بغض النظر عن سعة الحركة. أما في الممارسة العملية، فإن النوابض المعدنية ليست متساوية الفترات الزمنية؛ فهي تخرج عن الضبط مع تغير درجة الحرارة، ومع المغناطيسية، ومع وضعية الساعة على المعصم. ولقرنين ونصف من صناعة الساعات السويسرية، لم تكن سوى محاولات بطيئة لتصحيح هذا العيب الواحد.

تطويع الجاذبية

يتمثل التصحيح الأكثر إثارة في الـ tourbillon، الذي نال براءة اختراعه Abraham-Louis Breguet في عام 1801. تؤثر الجاذبية على عجلة التوازن بشكل مختلف اعتمادًا على ما إذا كانت الساعة موجهة للأعلى، أو للأسفل، أو في وضع عمودي. وكان حل بريغيه هو تركيب آلية الميزان بالكامل داخل قفص صغير يدور مرة واحدة كل دقيقة، مما يجعل متوسط خطأ الوضعية صفرًا. تضيف هذه الآلية عشرات الأجزاء إلى أصغر تجمع في الساعة وأكثرها هشاشة. وهي زخرفية إلى حد كبير في ساعات اليد — حيث تتلاشى آثار الجاذبية على أي حال مع حركة مرتديها — ولكن الاستمرار في بناء هذا القفص يرجع لكونه أصعب ما يمكن بناؤه بإتقان في علم الساعات.

أما التصحيح غير المتكلف فكان من خلال السبائك. فمادة "الإنفار" المصنوعة من النيكل والصلب التي طورها شارل إدوار غيوم، ومن بعدها "الإلينفار"، أزالت معظم الانحراف الناتج عن الحرارة في النابض الشعري؛ وقد نال هذا العمل جائزة نوبل في عام 1920. وبعد ثمانين عامًا، بدأ Ulysse Nardin و CSEM في نيوشاتيل بنحت النوابض الشعرية من السيليكون باستخدام الطباعة الحجرية الضوئية لأشباه الموصلات. فالسيليكون لا يتمدد بشكل ملموس مع الحرارة، ولا يتأثر بالمغناطيسية، ويمكن قطعه بأشكال — مثل المنحنيات الطرفية والنهايات المجدافية — لا يمكن لأسلاك الفولاذ المسحوبة أن تضاهيها. وتستخدم معظم الحركات السويسرية الحديثة الراقية أحدها الآن.

إن المعيار الذي يجب أن تستوفيه الساعة لتُسمى "كرونومتر" تضعه الهيئة السويسرية الرسمية لاختبار الكرونومترات COSC في لو لوكل. حيث تخضع الحركة للاختبار لمدة خمسة عشر يومًا في خمس وضعيات وثلاث درجات حرارة؛ وتنجح فقط تلك التي تحافظ على متوسط معدل يومي يتراوح بين ناقص أربع وزائد ست ثوانٍ. ويجتاز الاختبار نحو مليون حركة كل عام. وغالبًا ما يكون المعدل الفعلي للعيارات الحديثة المضبوطة جيدًا في حدود ثانية واحدة أو ثانيتين.

ما نجهله حتى الآن

لا نملك نظرية مرضية تمامًا بشأن التآكل طويل الأمد في الميزان. تكمل عجلة التوازن نحو ربع مليار اهتزازة في السنة؛ وفصوص الياقوت أصلب من الفولاذ، لكن الأسنان الفولاذية التي تطرقها تُصقل ببطء لتتخذ أشكالًا مختلفة، ولا يمكن لأي نموذج منشور أن يتنبأ بدقة بتأثير ذلك على المعدل على مدار عشرين أو خمسين عامًا.

ولا نعرف ما إذا كان co-axial escapement الذي صممه George Daniels في عام 1976 واعتمدته شركة أوميغا في عام 1999 سيثبت، على مدار قرن من الزمان، تفوقًا حقيقيًا على ميزان العتلة. فهو يستخدم دفعًا شعاعيًا بدلًا من الدفع المنزلق، مما يلغي من الناحية النظرية معظم الاحتكاك الذي يحدد فترات الصيانة. لقد مر الآن خمسة وعشرون عامًا على الجيل الأول من الحركات ذات الميزان متحد المحور، ولا تزال البيانات تتدفق.

كما أننا لا نعرف مدى دقة الصناعة السويسرية النابعة من المنهجية ومدى تأصلها في الذاكرة المؤسسية — بضعة آلاف من الأشخاص، معظمهم يعيشون على بعد ساعة واحدة بالسيارة من "لو سنتييه"، تعلموا كيفية إنهاء شوكة المنصات من شخص تعلمها بدوره من شخص آخر. تقوم آلات التحكم الرقمي (CNC) الصناعية الآن بمعظم عمليات القطع، لكن التعديلات النهائية، تلك التي تنقل الحركة من مجرد التشغيل إلى دقة الكرونومتر، تظل يدوية بامتياز.

ساعة كوارتز من طراز عام 1980 تضبط الوقت بشكل أفضل من أي كرونومتر ميكانيكي صُنع على الإطلاق، وبسعر شطيرة. لم يؤثر أي من هذا على الطلب على الأنواع الميكانيكية، والذي يتجاوز الآن ما يمكن أن تنتجه الوديان.

एक यांत्रिक कलाई घड़ी के भीतर एक ऐसा हृदय धड़कता है जो दशकों तक, हर सेकंड आठ बार स्पंदित होता है। इसके लिए उत्तरदायी पुर्जा — एस्केपमेंट — एक नाखून से भी छोटा है, चंद माइक्रोन की सूक्ष्म सटीकता बनाए रखता है, और इसे लगभग तीन शताब्दियों से स्विस कार्यशालाओं में निखारा गया है।

स्विस लीवर एस्केपमेंट संचित ऊर्जा को एक सेकंड के लगभग आठवें हिस्से की धड़कनों में मुक्त करता है। एक आधुनिक क्रोनोमीटर के भीतर यह हर घंटे 28,800 बार, दिन में 691,200 बार, दशकों तक ऐसा करता है, और इसके पुर्जे कुछ माइक्रोन की सटीकता तक तराशे जाते हैं। धूल का एक छोटा सा कण भी इसे रोक सकता है। तापमान में तीन डिग्री का परिवर्तन इसे तेज़ या धीमा कर सकता है। यह उन कुछ यांत्रिक संयोजनों में से एक है जो आज भी बड़े पैमाने पर उत्पादन में हैं, जिन्हें कोई भी स्वचालित प्रक्रिया पूरी तरह से तैयार नहीं कर सकती — अंतिम समायोजन सूक्ष्मदर्शी के नीचे, हाथों से, Vallée de Joux की कार्यशालाओं में किए जाते हैं।

एस्केपमेंट का काम सीधा भी है और लगभग असंभव भी। एक लिपटी हुई मेनस्प्रिंग अपनी सारी ऊर्जा एक साथ छोड़ना चाहती है। अगर गियर ट्रेन को अकेला छोड़ दिया जाए, तो वह तब तक घूमती रहेगी जब तक कि स्प्रिंग की शक्ति खत्म न हो जाए। एस्केपमेंट उस ऊर्जा की निकासी को एक ऑसिलेटर (दोलक) के साथ जोड़कर अलग-अलग, समान धड़कनों में विभाजित कर देता है — ऑसिलेटर एक पहिया और एक लिपटी हुई हेयरस्प्रिंग होती है जो अपनी प्राकृतिक आवृत्ति पर आगे-पीछे झूलती है। प्रत्येक झूला एस्केप व्हील के एक दांत को आगे निकलने देता है। बदले में, प्रत्येक दांत एक छोटा सा धक्का देता है जो ऑसिलेटर को जीवित रखता है। घड़ी वास्तव में एक बंद लूप है, जिसमें गिरता हुआ भार एक नन्हे पेंडुलम की शुचिता बनाए रखने की कीमत चुकाता है।

फोर्क और पहिया

1900 के बाद से बनी लगभग हर स्विस घड़ी में लीवर एस्केपमेंट का उपयोग किया जाता है, जिसे 1755 के आसपास लंदन में Thomas Mudge द्वारा डिजाइन किया गया था। एक पैलेट फोर्क — दो रूबी पैलेट्स वाला एक छोटा स्टील एंकर — एस्केप व्हील और बैलेंस के बीच स्थित होता है। जैसे ही बैलेंस एक तरफ झूलता है, फोर्क एक दांत को छोड़ देता है; जैसे ही वह वापस झूलता है, वह दूसरे को छोड़ देता है। इसकी ज्यामिति एकदम सटीक होनी चाहिए: पैलेट के चेहरों का कोण, जुड़ाव की गहराई, सुरक्षा पिन का खेल, और इम्पल्स ज्वेल का वक्र। दस माइक्रोन की भी गलती हुई तो घड़ी समय सही नहीं बताएगी।

बैलेंस और उसकी हेयरस्प्रिंग इससे भी पुराने हैं। Christiaan Huygens ने 1675 में बैलेंस स्प्रिंग का प्रस्ताव रखा था, यह गणना करने के बाद कि सैद्धांतिक रूप से एक पतली कुंडलित स्प्रिंग को आयाम (amplitude) की परवाह किए बिना समान अवधि में झूलने के लिए बनाया जा सकता है। व्यवहार में धातु की स्प्रिंग्स 'आइसोक्रोनस' (समकालिक) नहीं होती हैं; वे तापमान, चुंबकत्व और कलाई पर घड़ी की स्थिति के साथ अपनी लय खो देती हैं। स्विस घड़ी निर्माण की ढाई शताब्दियों का इतिहास उसी एक दोष का धीमा सुधार है।

गुरुत्वाकर्षण का समाधान

सबसे नाटकीय सुधार tourbillon है, जिसे 1801 में Abraham-Louis Breguet द्वारा पेटेंट कराया गया था। गुरुत्वाकर्षण बैलेंस व्हील पर इस आधार पर अलग तरह से दबाव डालता है कि घड़ी का डायल ऊपर है, नीचे है, या लंबवत है। ब्रेगुए का जवाब पूरे एस्केपमेंट को एक छोटे पिंजरे में फिट करना था जो प्रति मिनट एक बार घूमता है, जिससे स्थितिजन्य त्रुटि का औसत शून्य हो जाता है। यह तंत्र घड़ी के सबसे छोटे और सबसे नाजुक संयोजन में दर्जनों पुर्जे जोड़ देता है। कलाई घड़ी में यह काफी हद तक सजावटी है — क्योंकि पहनने वाले के हिलने-डुलने से गुरुत्वाकर्षण का प्रभाव वैसे ही औसत हो जाता है — लेकिन इस पिंजरे का निर्माण जारी है क्योंकि यह घड़ी विज्ञान (horology) में सबसे कठिन निर्माणों में से एक है।

कम दिखावटी लेकिन प्रभावी सुधार मिश्र धातु (alloy) है। चार्ल्स एडुआर्ड गिलोम के निकेल-स्टील 'इनवार' और बाद में 'एलिनवार' ने हेयरस्प्रिंग से तापमान के कारण होने वाले विचलन को लगभग समाप्त कर दिया; इस कार्य के लिए उन्हें 1920 में नोबेल पुरस्कार मिला। अस्सी साल बाद, न्यूचैटेल में Ulysse Nardin और CSEM ने सेमीकंडक्टर लिथोग्राफी का उपयोग करके सिलिकॉन से हेयरस्प्रिंग बनाना शुरू किया। सिलिकॉन गर्मी के साथ सार्थक रूप से नहीं फैलता, चुंबकत्व के प्रति प्रतिक्रिया नहीं करता, और इसे उन आकारों में काटा जा सकता है — जैसे टर्मिनल कर्व्स और पैडल एंड्स — जिनका मुकाबला स्टील के तार नहीं कर सकते। अधिकांश आधुनिक उच्च-स्तरीय स्विस मूवमेंट अब इसी का उपयोग करते हैं।

किसी घड़ी को 'क्रोनोमीटर' कहलाने के लिए जिस मानक को पूरा करना होता है, वह ले लोकेल (Le Locle) में COSC (Contrôle officiel suisse des chronomètres) द्वारा निर्धारित किया जाता है। एक मूवमेंट पांच स्थितियों और तीन तापमानों के तहत पंद्रह दिनों तक परीक्षण से गुजरता है; केवल वे ही सफल होते हैं जिनकी औसत दैनिक दर माइनस चार और प्लस छह सेकंड के बीच रहती है। हर साल लगभग दस लाख मूवमेंट इस परीक्षण को पास करते हैं। एक अच्छी तरह से समायोजित आधुनिक क्षमता (calibre) की वास्तविक दर अक्सर एक या दो सेकंड के भीतर होती है।

वह जो हम अब भी नहीं जानते

हमारे पास एस्केपमेंट में लंबे समय तक होने वाली टूट-फूट का कोई पूरी तरह से संतोषजनक सिद्धांत नहीं है। एक बैलेंस व्हील साल में लगभग पच्चीस करोड़ दोलन पूरे करता है; रूबी पैलेट स्टील से अधिक कठोर होते हैं, लेकिन उनसे टकराने वाले स्टील के दांत धीरे-धीरे घिसकर अलग आकार ले लेते हैं, और बीस या पचास वर्षों में इसकी दर पर क्या प्रभाव पड़ेगा, इसका सटीक अनुमान किसी भी प्रकाशित मॉडल द्वारा नहीं लगाया गया है।

हम नहीं जानते कि 1976 में George Daniels द्वारा डिजाइन किए गए और 1999 में ओमेगा द्वारा अपनाए गए co-axial escapement एक सदी के बाद लीवर एस्केपमेंट से वास्तव में श्रेष्ठ साबित होंगे या नहीं। यह स्लाइडिंग के बजाय रेडियल इम्पल्स का उपयोग करता है, जो सिद्धांत रूप में उस घर्षण को काफी हद तक खत्म कर देता है जो सर्विस अंतराल को निर्धारित करता है। को-एक्सियल मूवमेंट की पहली पीढ़ी अब पच्चीस साल पुरानी हो गई है। आंकड़े अभी भी आ रहे हैं।

और हम यह भी नहीं जानते कि स्विस परिशुद्धता कितनी पद्धति है और कितनी संस्थागत स्मृति — कुछ हज़ार लोग, जिनमें से अधिकांश ले सेंटियर (Le Sentier) से एक घंटे की ड्राइव की दूरी के भीतर रहते हैं, जिन्होंने पैलेट फोर्क को फिनिश करना किसी ऐसे व्यक्ति से सीखा जिसने इसे किसी और से सीखा था। औद्योगिक सीएनसी (CNC) मशीनें अब बड़े पैमाने पर कटाई का काम करती हैं। अंतिम समायोजन, जो एक मूवमेंट को सामान्य से क्रोनोमीटर की दर तक ले जाते हैं, अभी भी अडिग रूप से मानवीय बने हुए हैं।

1980 की एक क्वार्ट्ज घड़ी एक सैंडविच की कीमत में किसी भी निर्मित मैकेनिकल क्रोनोमीटर से बेहतर समय बताती है। लेकिन इनमें से किसी भी बात ने यांत्रिक घड़ियों की मांग को प्रभावित नहीं किया है, जो अब उन घाटियों की उत्पादन क्षमता से भी अधिक हो गई है।

Um relógio de pulso mecânico abriga um coração que bate oito vezes por segundo, a cada segundo, durante décadas. O componente responsável — o escape — é menor que uma unha, mantém tolerâncias de escassos mícrons e vem sendo refinado por oficinas suíças ao longo da maior parte de três séculos.

O escape de âncora suíço liberta a energia armazenada em impulsos de cerca de um oitavo de segundo. No interior de um cronómetro moderno, fá-lo 28.800 vezes por hora, 691.200 vezes por dia, durante décadas, com peças cortadas com tolerâncias de escassos mícrones. Um único grão de poeira basta para o imobilizar. Uma alteração de três graus na temperatura fá-lo-á adiantar ou atrasar. É um dos poucos conjuntos mecânicos ainda em produção em série que nenhum processo automatizado consegue finalizar por completo — os ajustes finais são feitos à mão, sob microscópios, em oficinas situadas acima do Vallée de Joux.

A função de um escape é simples e, ao mesmo tempo, quase impossível. Uma mola real enrolada tende a libertar a sua energia de uma só vez. O trem de engrenagens, entregue a si mesmo, giraria até a mola se esgotar. O escape interrompe essa libertação em batidas discretas e iguais ao acoplar o trem a um oscilador — um volante e uma mola espiral que oscilam para a frente e para trás na sua frequência natural. Cada oscilação permite que um dente da roda de escape passe. Cada dente fornece, em troca, um pequeno impulso que mantém o oscilador em movimento. O relógio é, em essência, um circuito fechado no qual um peso em queda paga a portagem para manter um minúsculo pêndulo fiel.

A forquilha e a roda

A configuração utilizada em quase todos os relógios suíços fabricados desde 1900 é o escape de âncora, concebido em Londres por volta de 1755 por Thomas Mudge. Uma âncora — uma pequena peça de aço terminada em duas paletes de rubi — situa-se entre a roda de escape e o volante. À medida que o volante oscila num sentido, a âncora liberta um dente; ao oscilar de volta, liberta outro. A geometria tem de ser exata: o ângulo das faces das paletes, a profundidade do engate, a folga do dardo de segurança, a curva da elipse de impulso. Um erro de dez mícrones e o relógio não manterá a hora certa.

O volante e a sua espiral são ainda mais antigos. Christiaan Huygens propôs a mola de balanço em 1675, após deduzir que uma mola fina e enrolada poderia ser feita, em teoria, para oscilar em períodos iguais, independentemente da amplitude. Na prática, as molas metálicas não são isócronas; desafinam com a temperatura, com o magnetismo e com a posição do relógio no pulso. Dois séculos e meio de relojoaria suíça resumem-se à lenta correção desse único defeito.

Vencer a gravidade

A correção mais teatral é o tourbillon, patenteado em 1801 por Abraham-Louis Breguet. A gravidade atua sobre o volante de forma diferente, dependendo de o relógio estar com o mostrador para cima, para baixo ou na vertical. A resposta de Breguet foi montar todo o escape numa pequena gaiola que roda uma vez por minuto, reduzindo o erro posicional a uma média de zero. O mecanismo adiciona dezenas de peças ao conjunto mais pequeno e frágil do relógio. Num relógio de pulso, é maioritariamente decorativo — a gravidade acaba por se anular com o movimento de quem o usa —, mas a gaiola continua a ser fabricada por ser o elemento mais difícil de construir com mestria na horologia.

A correção discreta é a liga. O Invar, de aço e níquel, de Charles Édouard Guillaume, e mais tarde o Elinvar, eliminaram a maior parte da variação térmica da espiral; o trabalho valeu-lhe o Prémio Nobel em 1920. Oitenta anos depois, a Ulysse Nardin e o CSEM em Neuchâtel começaram a gravar espirais em silício através de litografia de semicondutores. O silício não se expande significativamente com o calor, não reage ao magnetismo e pode ser cortado em formas — curvas terminais, extremidades em espátula — que o fio de aço trefilado não consegue igualar. A maioria dos movimentos suíços modernos de alta gama utiliza-as agora.

O padrão que um relógio deve cumprir para ser apelidado de cronómetro é definido pelo COSC, o Contrôle officiel suisse des chronomètres, em Le Locle. Um movimento passa quinze dias em teste, em cinco posições e três temperaturas; apenas os que mantêm uma variação média diária entre menos quatro e mais seis segundos são aprovados. Cerca de um milhão de movimentos superam o teste todos os anos. A precisão real de um calibre moderno bem ajustado situa-se frequentemente entre um ou dois segundos.

O que ainda não sabemos

Não possuímos uma teoria plenamente satisfatória sobre o desgaste a longo prazo num escape. Um volante completa cerca de 250 milhões de oscilações por ano; as paletes de rubi são mais duras que o aço, mas os dentes de aço que nelas batem polem-se lentamente, adquirindo novas formas, e o efeito na precisão ao longo de vinte ou cinquenta anos não é bem previsto por nenhum modelo publicado.

Não sabemos se o co-axial escapement concebido por George Daniels em 1976 e adotado pela Omega em 1999 se revelará, ao longo de um século, genuinamente superior ao de âncora. Este utiliza um impulso radial em vez de deslizante, eliminando, em princípio, a maior parte da fricção que dita os intervalos de manutenção. A primeira geração de movimentos co-axiais tem agora vinte e cinco anos. Os dados ainda estão a ser recolhidos.

E não sabemos que parte da precisão suíça se deve ao método e quanta à memória institucional — alguns milhares de pessoas, a maioria a menos de uma hora de distância de Le Sentier, que aprenderam a finalizar uma âncora com alguém que, por sua vez, aprendeu com outrem. As máquinas CNC industriais fazem agora o corte bruto. Os ajustes finais, aqueles que elevam um movimento do mero funcionamento para a categoria de cronómetro, permanecem obstinadamente manuais.

Um relógio de quartzo de 1980 marca o tempo melhor do que qualquer cronómetro mecânico alguma vez fabricado, pelo preço de uma sanduíche. Nada disto afetou a procura pelos modelos mecânicos, que agora excede o que os vales conseguem produzir.

Sebuah jam tangan mekanis menyimpan jantung yang berdetak delapan kali sedetik, setiap detik, selama berdekade-dekade. Komponen yang bertanggung jawab — escapement — berukuran lebih kecil dari kuku jari, menjaga toleransi beberapa mikron, dan telah disempurnakan oleh bengkel-bengkel Swiss selama hampir tiga abad.

*Escapement* tuas Swiss melepaskan energi yang tersimpan dalam denyut-denyut berdurasi kira-kira seperdelapan detik. Di dalam sebuah kronometer modern, ia melakukan hal ini sebanyak 28.800 kali setiap jam, 691.200 kali sehari, selama berdekade-dekade, dengan komponen-komponen yang dipotong hingga mencapai batas toleransi beberapa mikron. Sebutir debu saja sanggup menghentikannya. Perubahan suhu sebesar tiga derajat akan membuatnya berdetak terlalu cepat atau lambat. Ia adalah satu dari sedikit rakitan mekanis yang masih diproduksi secara massal namun tidak ada proses otomatis yang dapat menyelesaikannya secara utuh—penyetelan akhirnya dilakukan dengan tangan, di bawah mikroskop, di bengkel-bengkel di atas Vallée de Joux.

Tugas sebuah *escapement* itu sederhana sekaligus hampir mustahil. Per utama yang melilit ingin melepaskan seluruh energinya sekaligus. Rangkaian roda gigi, jika dibiarkan, akan berputar tanpa kendali hingga per itu mati. *Escapement* memutus pelepasan tersebut menjadi ketukan-ketukan yang terpisah dan setara dengan cara menghubungkan rangkaian roda gigi ke sebuah osilator—sebuah roda dan per rambut melilit yang berayun maju mundur pada frekuensi alaminya. Setiap ayunan membiarkan satu gigi roda *escape* melesat lewat. Sebagai imbalannya, setiap gigi memberikan dorongan kecil yang menjaga osilator tetap hidup. Jam tangan, pada dasarnya, adalah sebuah simpul tertutup di mana beban jatuh membayar upeti demi menjaga kejujuran sebuah pendulum mungil.

Garpu dan roda

Susunan yang digunakan di hampir setiap jam tangan Swiss yang dibuat sejak tahun 1900 adalah *lever escapement* (escapement tuas), yang dirancang di London sekitar tahun 1755 oleh Thomas Mudge. Sebuah garpu palet—jangkar baja kecil dengan ujung dua palet rubi—terletak di antara roda *escape* dan neraca. Saat neraca berayun ke satu arah, garpu melepaskan satu gigi; saat ia berayun kembali, ia melepaskan gigi lainnya. Geometrinya haruslah tepat: sudut permukaan palet, kedalaman tautan, gerak pin pengaman, hingga lengkungan permata impuls. Meleset sepuluh mikron saja dan jam tersebut tidak akan akurat.

Neraca dan per rambutnya berusia lebih tua lagi. Christiaan Huygens mengusulkan per neraca pada tahun 1675, setelah menyimpulkan bahwa per melilit yang tipis, secara teori, dapat dibuat untuk berayun dalam periode yang setara tanpa mempedulikan amplitudonya. Dalam praktiknya, per logam tidak bersifat isokron; mereka menjadi tidak selaras karena suhu, magnetisme, dan posisi jam di pergelangan tangan. Dua setengah abad pembuatan jam Swiss adalah proses panjang perbaikan perlahan terhadap satu cacat tersebut.

Menaklukkan gravitasi

Perbaikan yang paling teatrikal adalah tourbillon, yang dipatenkan pada tahun 1801 oleh Abraham-Louis Breguet. Gravitasi menarik roda neraca secara berbeda tergantung pada apakah posisi jam menghadap ke atas, ke bawah, atau tegak lurus. Jawaban Breguet adalah memasang seluruh mekanisme *escapement* dalam sebuah sangkar kecil yang berputar sekali setiap menit, menetralkan rata-rata kesalahan posisi hingga ke titik nol. Mekanisme ini menambahkan puluhan komponen ke dalam rakitan terkecil dan paling rapuh di dalam jam. Pada jam tangan, ini sebagian besar bersifat dekoratif—gravitasi akan ternetralkan dengan sendirinya saat pemakainya bergerak—namun sangkar tersebut tetap diproduksi karena ia merupakan hal tersulit dalam horologi untuk dibuat dengan sempurna.

Perbaikan yang tidak mencolok terletak pada paduan logamnya. Baja-nikel Invar milik Charles Édouard Guillaume, dan kemudian Elinvar, menghilangkan sebagian besar pergeseran suhu pada per rambut; karyanya membuahkan Hadiah Nobel pada tahun 1920. Delapan puluh tahun kemudian, Ulysse Nardin dan CSEM di Neuchâtel mulai mengukir per rambut dari silikon menggunakan litografi semikonduktor. Silikon tidak memuai secara berarti karena panas, tidak bereaksi terhadap magnetisme, dan dapat dipotong dalam bentuk-bentuk—seperti lengkungan terminal atau ujung dayung—yang tidak dapat ditiru oleh kawat baja tarik. Sebagian besar mesin jam Swiss kelas atas yang modern kini menggunakannya.

Standar yang harus dipenuhi sebuah jam tangan untuk disebut kronometer ditetapkan oleh COSC, Contrôle officiel suisse des chronomètres, di Le Locle. Sebuah mesin jam menjalani pengujian selama lima belas hari dalam lima posisi dan tiga suhu; hanya mesin yang memiliki laju harian rata-rata antara minus empat hingga plus enam detik yang dinyatakan lulus. Sekitar satu juta mesin jam lulus uji setiap tahun. Laju aktual dari kaliber modern yang disetel dengan baik sering kali berada di kisaran satu atau dua detik saja.

Apa yang masih belum kita ketahui

Kita belum memiliki teori yang sepenuhnya memuaskan mengenai keausan jangka panjang pada sebuah *escapement*. Sebuah roda neraca menyelesaikan sekitar seperempat miliar osilasi dalam setahun; palet rubi memang lebih keras daripada baja, namun gigi baja yang menghantamnya perlahan-lahan terkikis menjadi bentuk yang berbeda, dan efeknya terhadap laju jam selama dua puluh atau lima puluh tahun tidak dapat diprediksi dengan baik oleh model publikasi mana pun.

Kita tidak tahu apakah co-axial escapement yang dirancang oleh George Daniels pada tahun 1976 dan diadopsi oleh Omega pada tahun 1999 akan terbukti benar-benar lebih unggul daripada sistem tuas dalam kurun waktu satu abad. Ia menggunakan impuls radial alih-alih geser, yang secara prinsip menghilangkan sebagian besar gesekan yang menentukan interval servis. Generasi pertama mesin jam *co-axial* kini berusia dua puluh lima tahun. Datanya masih terus dikumpulkan.

Dan kita tidak tahu seberapa banyak dari presisi Swiss itu merupakan metode dan seberapa banyak merupakan memori institusional—beberapa ribu orang, yang sebagian besar tinggal dalam jarak satu jam berkendara dari Le Sentier, yang belajar menyelesaikan garpu palet dari seseorang yang mempelajarinya dari orang lain sebelumnya. Mesin CNC industri kini melakukan pemotongan massal. Namun, penyetelan akhir, yang mengubah sebuah mesin dari sekadar berjalan menjadi seakurat kronometer, tetap saja dilakukan secara manual.

Jam tangan kuarsa dari tahun 1980 menunjukkan waktu lebih akurat daripada kronometer mekanis mana pun yang pernah dibuat, dengan harga sepotong roti lapis. Tak satu pun dari hal ini yang memengaruhi permintaan terhadap jenis mekanis, yang kini melampaui apa yang dapat dihasilkan oleh lembah-lembah tersebut.

Eine mechanische Armbanduhr birgt ein Herz, das achtmal pro Sekunde schlägt, Sekunde für Sekunde, über Jahrzehnte hinweg. Die verantwortliche Komponente — die Hemmung — ist kleiner als ein Fingernagel, hält Toleranzen von nur wenigen Mikrometern ein und wird seit fast drei Jahrhunderten in Schweizer Werkstätten veredelt.

Die Schweizer Ankerhemmung gibt gespeicherte Energie in Impulsen von etwa einer Achtelsekunde ab. In einem modernen Chronometer geschieht dies 28.800 Mal pro Stunde, 691.200 Mal am Tag, über Jahrzehnte hinweg, mit Bauteilen, die auf Toleranzen von wenigen Mikrometern gefertigt sind. Ein einziges Staubkorn bringt sie zum Stillstand. Eine Temperaturänderung von drei Grad lässt sie vor- oder nachgehen. Sie ist eine der wenigen mechanischen Baugruppen, die noch in Serienfertigung hergestellt werden und die kein automatisierter Prozess vollständig vollenden kann – die letzten Justierungen erfolgen von Hand, unter dem Mikroskop, in Werkstätten oberhalb des Vallée de Joux.

Die Aufgabe einer Hemmung ist geradlinig und doch fast unmöglich. Eine gewundene Zugfeder drängt danach, ihre Energie auf einmal freizusetzen. Das Räderwerk würde, sich selbst überlassen, so lange rotieren, bis die Feder erschöpft ist. Die Hemmung unterbricht diese Freisetzung in diskrete, gleichmäßige Takte, indem sie das Räderwerk an einen Oszillator koppelt – ein Rad und eine gewundene Spiralfeder, die in ihrer Eigenfrequenz hin und her schwingt. Jede Schwingung lässt einen Zahn des Hemmungsrads vorbeigleiten. Jeder Zahn liefert im Gegenzug einen kleinen Impuls, der den Oszillator am Leben erhält. Die Uhr ist im Grunde ein geschlossener Kreislauf, in dem ein sinkendes Gewicht den Zoll dafür entrichtet, ein winziges Pendel auf Kurs zu halten.

Der Anker und das Rad

Die Anordnung, die in fast jeder seit 1900 gefertigten Schweizer Uhr Verwendung findet, ist die Ankerhemmung, die um 1755 in London von Thomas Mudge entworfen wurde. Ein Anker – ein kleines Stahlstück in Form eines Ankers, bestückt mit zwei Rubinpaletten – sitzt zwischen dem Hemmungsrad und der Unruh. Schwingt die Unruh in die eine Richtung, gibt der Anker einen Zahn frei; schwingt sie zurück, löst er den nächsten. Die Geometrie muss exakt sein: der Winkel der Palettenflächen, die Eingriffstiefe, das Spiel des Sicherheitsmessers, die Kurve des Hebesteins. Eine Abweichung von zehn Mikrometern genügt, und die Uhr geht nicht mehr genau.

Die Unruh und ihre Spiralfeder sind noch älter. Christiaan Huygens schlug die Unruhfeder im Jahr 1675 vor, nachdem er berechnet hatte, dass eine dünne, gewundene Feder theoretisch so konstruiert werden kann, dass sie unabhängig von der Amplitude in gleichen Zeitabständen schwingt. In der Praxis sind Metallfedern nicht isochron; sie geraten durch Temperatur, Magnetismus oder die Lage der Uhr am Handgelenk aus dem Takt. Zweieinhalb Jahrhunderte Schweizer Uhrmacherkunst bestehen in der langsamen Korrektur dieses einen Defekts.

Die Überwindung der Schwerkraft

Die theatralischste Korrektur ist das tourbillon, das 1801 von Abraham-Louis Breguet patentiert wurde. Die Schwerkraft wirkt unterschiedlich auf eine Unruh, je nachdem, ob das Zifferblatt oben, unten oder vertikal ausgerichtet ist. Breguets Antwort bestand darin, die gesamte Hemmung in einem kleinen Käfig zu montieren, der sich einmal pro Minute dreht und so den Lagefehler im Durchschnitt auf Null reduziert. Der Mechanismus fügt der kleinsten und zerbrechlichsten Baugruppe der Uhr Dutzende Teile hinzu. In einer Armbanduhr ist er weitgehend dekorativ – die Schwerkraft gleicht sich durch die Bewegungen des Trägers ohnehin aus –, doch der Käfig wird weiterhin gebaut, weil er das am schwierigsten zu fertigende Meisterstück der Uhrmacherei bleibt.

Die unscheinbare Korrektur ist die Legierung. Charles Édouard Guillaumes Nickel-Stahl-Invar und später Elinvar eliminierten den Großteil der Temperaturdrift der Spiralfeder; diese Arbeit brachte ihm 1920 den Nobelpreis ein. Achtzig Jahre später begannen Ulysse Nardin und das CSEM in Neuchâtel damit, Spiralfedern mittels Halbleiter-Lithografie aus Silizium zu ätzen. Silizium dehnt sich bei Hitze kaum aus, reagiert nicht auf Magnetismus und kann in Formen geschnitten werden – Endkurven, Paddel-Enden –, die mit gezogenem Stahldraht nicht erreichbar sind. Die meisten modernen Schweizer High-End-Uhrwerke verwenden heute eine solche Feder.

Der Standard, den eine Uhr erfüllen muss, um als Chronometer bezeichnet zu werden, wird von der COSC, dem Contrôle officiel suisse des chronomètres, in Le Locle festgelegt. Ein Uhrwerk wird fünfzehn Tage lang in fünf Lagen und bei drei Temperaturen geprüft; nur jene, deren durchschnittliche tägliche Abweichung zwischen minus vier und plus sechs Sekunden liegt, bestehen den Test. Etwa eine Million Uhrwerke bestehen die Prüfung jedes Jahr. Die tatsächliche Ganggenauigkeit eines gut einregulierten modernen Kalibers liegt oft innerhalb von ein oder zwei Sekunden.

Was wir noch immer nicht wissen

Wir verfügen über keine vollkommen zufriedenstellende Theorie über den langfristigen Verschleiß einer Hemmung. Eine Unruh vollführt pro Jahr etwa eine Viertelmilliarde Schwingungen; Rubinpaletten sind härter als Stahl, doch die stählernen Zähne, die auf sie treffen, polieren sich langsam in andere Formen, und die Auswirkungen auf die Ganggenauigkeit über zwanzig oder fünfzig Jahre lassen sich durch kein veröffentlichtes Modell verlässlich vorhersagen.

Wir wissen nicht, ob die co-axial escapement, die 1976 von George Daniels entworfen und 1999 von Omega übernommen wurde, der Ankerhemmung über ein Jahrhundert hinweg tatsächlich überlegen sein wird. Sie nutzt einen radialen statt eines gleitenden Impulses, was im Prinzip den Großteil der Reibung eliminiert, die die Wartungsintervalle bestimmt. Die erste Generation von Co-Axial-Uhrwerken ist nun fünfundzwanzig Jahre alt. Die Daten fließen noch immer ein.

Und wir wissen nicht, wie viel der Schweizer Präzision auf Methodik beruht und wie viel auf dem institutionellen Gedächtnis – einige tausend Menschen, die meisten davon weniger als eine Autostunde von Le Sentier entfernt, die lernten, einen Anker zu vollenden, von jemandem, der es wiederum von jemand anderem lernte. Industrielle CNC-Maschinen erledigen heute den Grobschnitt. Die finalen Anpassungen, jene, die ein Uhrwerk von bloßem Laufen auf Chronometer-Niveau heben, bleiben hartnäckig Handarbeit.

Eine Quarzuhr aus dem Jahr 1980 geht genauer als jeder jemals gefertigte mechanische Chronometer, und das zum Preis eines Sandwiches. Nichts davon hat die Nachfrage nach mechanischen Uhren beeinträchtigt, die inzwischen das übersteigt, was die Täler produzieren können.

機械式腕時計には、1秒間に8回、何十年もの間、絶え間なく鼓動を続ける心臓が宿っている。その役割を担う部品――脱進機――は爪先よりも小さく、数ミクロン単位の精度を誇り、3世紀近くにわたってスイスの工房で磨き上げられてきた。

スイス・レバー脱進機は、蓄えられたエネルギーを約8分の1秒という鼓動に変えて解放する。現代のクロノメーターの内部では、この動作が1時間に2万8800回、1日に69万1200回、数ミクロンという公差で削り出された部品によって数十年にわたり繰り返される。たった一粒の塵がそれを止め、わずか3度の温度変化がその歩みを早め、あるいは遅らせる。これは、いかなる自動化プロセスでも完全には仕上げることができない、今なお量産されている数少ない機械装置の一つである。最終的な調整は、Vallée de Jouxの工房において、顕微鏡の下、職人の手作業で行われる。

脱進機の役割は、単純明快でありながら、ほとんど不可能に近いものだ。巻き上げられた主ゼンマイは、そのエネルギーを一気に解き放とうとする。もし輪列をそのまま放置すれば、ゼンマイが尽きるまで回転し続けるだろう。脱進機は、輪列を振動子（固有の振動数で往復運動するテンプとひげゼンマイ）に連結させることで、その解放を等間隔の不連続な拍動へと断続させる。一振りのごとに、がんぎ車の歯が一つ送り出される。そして、それぞれの歯が返礼として小さな押しを伝え、振動子の動きを維持する。時計とは、本質的に一つの閉回路であり、そこでは落下する重りが、小さな振り子の誠実さを保つための通行料を支払っているのである。

フォークと車

1900年以降に製造されたほぼすべてのスイス製時計に採用されているのが、1755年頃にロンドンでThomas Mudgeによって考案されたレバー脱進機である。2個のルビーの爪を備えた鋼鉄製の小さな錨である「アンクル」が、がんぎ車とテンプの間に鎮座している。テンプが一方向に振れるとアンクルが歯を一つ放し、戻るときにもう一つの歯を放す。その幾何学的形状は厳密でなければならない。爪の角度、噛み合わせの深さ、安全ピンの遊び、振り石の曲線。わずか10ミクロンの狂いが生じれば、時計は正確な時を刻めなくなる。

テンプとひげゼンマイの歴史はさらに古い。Christiaan Huygensは1675年、薄い螺旋状のバネは理論上、振幅にかかわらず一定の周期で振動させることができると突き止め、ひげゼンマイを提案した。しかし実際には、金属製のバネに等時性はない。温度や磁気、あるいは腕に装着した時の姿勢によって狂いが生じる。2世紀半にわたるスイスの時計造りの歴史とは、この一つの欠陥をゆっくりと修正し続けてきた歴史にほかならない。

重力への挑戦

最も華々しい修正策は、1801年にAbraham-Louis Breguetが特許を取得したtourbillonである。重力は、時計が文字盤を上にするか、下にするか、あるいは垂直かによって、テンプに異なる影響を及ぼす。ブレゲの回答は、脱進機全体を1分間に1回転する小さなケージに収め、姿勢差による誤差を相殺してゼロにすることだった。この機構は、時計の中で最も小さく繊細なアセンブリに数十もの部品を追加することになる。腕時計においては、装着者が動くことで重力の影響は相殺されるため、その多くは装飾的な意味合いが強い。しかし、このケージが今なお造り続けられているのは、それが時計製作において最も困難で、最高峰の技術を要するものだからである。

一方、目立たぬ修正は合金によって行われた。シャルル・エドゥアール・ギヨームによるニッケル鋼「インバー」、そして後の「エリンバー」は、ひげゼンマイから温度変化によるドリフトの大部分を取り除いた。この功績により、彼は1920年にノーベル賞を受賞している。その80年後、ヌーシャテルのUlysse NardinとCSEMは、半導体リソグラフィ技術を用いてシリコンからひげゼンマイをエッチングで作り出し始めた。シリコンは熱によって実質的に膨張せず、磁気にも反応しない。さらに、引き抜かれた鋼線では不可能な、末端曲線やパドル状の先端といった形状に加工することができる。現在、スイスの高級ムーブメントの多くがこれを採用している。

時計がクロノメーターを名乗るために満たすべき基準は、ル・ロックルにあるCOSC（スイスクロノメーター検定協会）によって定められている。ムーブメントは15日間にわたり、5つの姿勢と3つの温度環境下でテストされる。平均日差がマイナス4秒からプラス6秒の間に収まったものだけが合格となる。毎年、約100万個のムーブメントがこの試験をパスする。適切に調整された現代のキャリバーの実力は、しばしば1秒から2秒以内に収まっている。

未だ知られざるもの

私たちは、脱進機の長期的な摩耗について、完全に満足のいく理論を持ち合わせていない。テンプは年間で約2億5000万回の振動を繰り返す。ルビーの爪は鋼鉄よりも硬いが、それを打つ鋼鉄の歯はゆっくりと磨り減って形を変えていく。それが20年、50年という歳月を経て歩みにどのような影響を及ぼすのか、発表されているいかなるモデルも正確に予測できてはいない。

1976年にGeorge Danielsが設計し、1999年にオメガが採用したco-axial escapementが、100年のスパンで見てレバー脱進機よりも真に優れていることが証明されるかどうかも、まだ分からない。これは摺動ではなく放射状の衝撃を利用するため、理論上、オーバーホール周期を左右する摩擦の大部分を排除できる。最初の世代のコーアクシャル・ムーブメントが登場してから25年。データは今なお蓄積されている最中である。

そして、スイスの精密さのうち、どこまでが手法によるもので、どこまでが組織的記憶によるものなのかも、定かではない。ル・サンティエから車で1時間圏内に住む数千の人々は、アンクルの仕上げを誰かから教わり、その誰かもまた別の誰かから教わったのだ。現在、大部分の切削は工業用のCNCマシンが行っている。しかし、単に動くだけのムーブメントをクロノメーターの精度にまで引き上げる最終調整は、依然として頑なに手作業の領域に留まっている。

1980年代のクォーツ時計は、サンドイッチ1個ほどの価格でありながら、これまでに作られたいかなる機械式クロノメーターよりも正確に時を刻む。だが、その事実は機械式時計への需要に何ら影響を与えていない。スイスの谷間で作ることができる限界を超えて、その需要は今なお高まり続けている。

Внутри механических наручных часов бьется сердце, совершающее восемь ударов в секунду — каждую секунду, на протяжении десятилетий. Узел, отвечающий за этот ритм — спусковой механизм — меньше ногтя, выполнен с точностью до нескольких микрон и оттачивался в швейцарских мастерских без малого три столетия.

Швейцарский анкерный спуск высвобождает накопленную энергию импульсами длительностью примерно в одну восьмую секунды. Внутри современного хронометра он делает это 28 800 раз в час, 691 200 раз в день, на протяжении десятилетий, причем детали выточены с точностью до нескольких микрон. Одна-единственная пылинка может остановить его. Изменение температуры на три градуса заставит его спешить или отставать. Это один из немногих механических узлов, все еще находящихся в серийном производстве, который ни один автоматизированный процесс не может довести до совершенства — финальная регулировка выполняется вручную, под микроскопами, в мастерских над Vallée de Joux.

Задача спуска проста и почти невыполнима. Скрученная заводная пружина стремится высвободить всю свою энергию мгновенно. Колесная система, предоставленная самой себе, вращалась бы до тех пор, пока пружина не иссякла бы. Спуск прерывает это высвобождение на дискретные, равные такты, связывая передачу с осциллятором — колесом и спиральным волоском, который колеблется с собственной частотой. Каждый взмах позволяет одному зубцу анкерного колеса проскочить мимо. Каждый зубец в ответ дает небольшой толчок, поддерживающий жизнь осциллятора. Часы, в сущности, представляют собой замкнутый цикл, в котором падающая гиря платит дань за точность крошечного маятника.

Вилка и колесо

Конструкция, используемая почти в каждых швейцарских часах, выпущенных с 1900 года, — это анкерный спуск, разработанный в Лондоне около 1755 года Thomas Mudge. Анкерная вилка — крошечный стальной якорь с двумя рубиновыми палетами на концах — располагается между анкерным колесом и балансом. Когда баланс отклоняется в одну сторону, вилка высвобождает зубец; когда он возвращается, высвобождается другой. Геометрия должна быть безупречной: угол плоскостей палет, глубина зацепления, люфт копья, изгиб эллипса. Ошибка в десять микрон — и часы перестанут ходить точно.

Баланс и его спираль еще старше. Christiaan Huygens предложил использовать пружину баланса в 1675 году, вычислив, что тонкую спиральную пружину можно заставить, в теории, колебаться с равными периодами независимо от амплитуды. На практике металлические пружины не изохронны; их настройка сбивается из-за температуры, магнетизма и положения часов на запястье. Два с половиной столетия швейцарского часового дела — это история медленного исправления одного этого дефекта.

Укрощение гравитации

Самым театральным способом коррекции является tourbillon, запатентованный в 1801 году Abraham-Louis Breguet. Гравитация воздействует на колесо баланса по-разному в зависимости от того, лежат ли часы циферблатом вверх, вниз или находятся в вертикальном положении. Решением Бреге было поместить весь спусковой механизм в небольшую каретку, которая совершает один оборот в минуту, сводя позиционную погрешность к среднему значению — нулю. Механизм добавляет десятки деталей в самый маленький и хрупкий узел часов. В наручных часах он носит скорее декоративный характер — гравитация и так усредняется при движении владельца, — но каретки продолжают собирать, потому что это самая сложная вещь в часовом искусстве, которую трудно сделать по-настоящему хорошо.

Менее броская коррекция — это сплав. Никелево-стальной инвар, а позже элинвар Шарля Эдуара Гийома устранили большую часть температурного дрейфа волоска; эта работа принесла ему Нобелевскую премию в 1920 году. Восемьдесят лет спустя Ulysse Nardin и CSEM в Невшателе начали вытравливать волоски из кремния с помощью полупроводниковой литографии. Кремний практически не расширяется при нагреве, не реагирует на магнетизм, и ему можно придать такие формы — концевые кривые, лопасти, — которых невозможно добиться от тянутой стальной проволоки. Большинство современных высококлассных швейцарских механизмов теперь используют именно его.

Стандарт, которому должны соответствовать часы, чтобы называться хронометром, устанавливается COSC, Официальным швейцарским контролем хронометров в Ле-Локле. Механизм проходит пятнадцатидневные испытания в пяти положениях и при трех температурах; проверку проходят только те, чей среднесуточный ход составляет от минус четырех до плюс шести секунд. Около миллиона механизмов ежегодно преодолевают этот порог. Реальная погрешность хорошо настроенного современного калибра часто укладывается в пределы одной-двух секунд.

О чем мы все еще не знаем

У нас нет полностью удовлетворительной теории долгосрочного износа спуска. Колесо баланса совершает около четверти миллиарда колебаний в год; рубиновые палеты тверже стали, но стальные зубцы, ударяющие по ним, медленно шлифуются, меняя форму, и влияние этого процесса на точность хода через двадцать или пятьдесят лет не предсказывается достоверно ни одной опубликованной моделью.

Мы не знаем, окажется ли co-axial escapement, разработанный George Daniels в 1976 году и принятый компанией Omega в 1999 году, действительно лучше анкерного спуска на дистанции в столетие. В нем используется радиальный, а не скользящий импульс, что в принципе исключает большую часть трения, определяющего межсервисные интервалы. Первому поколению коаксиальных механизмов сейчас двадцать пять лет. Данные все еще продолжают поступать.

И мы не знаем, какая часть швейцарской точности — это метод, а какая — институциональная память: несколько тысяч человек, живущих в основном в часе езды от Ле-Сантье, которые научились отделке анкерной вилки у тех, кто, в свою очередь, перенял это мастерство у кого-то еще. Промышленные станки с ЧПУ теперь выполняют основную нарезку деталей. Финальная регулировка — та, что превращает просто работающий механизм в хронометр, — остается упрямо ручной.

Кварцевые часы 1980 года идут точнее любого когда-либо созданного механического хронометра, а стоят не дороже сэндвича. Ничто из этого не повлияло на спрос на механику, который сегодня превышает производственные возможности долин.

Une montre mécanique abrite un cœur qui bat huit fois par seconde, seconde après seconde, des décennies durant. L’organe qui en est responsable — l’échappement — est plus petit qu’un ongle, affiche des tolérances de quelques microns et a été perfectionné par les ateliers suisses pendant la majeure partie de trois siècles.

L'échappement à ancre suisse libère l'énergie emmagasinée par impulsions d'environ un huitième de seconde. Au cœur d'un chronomètre moderne, il s'exécute 28 800 fois par heure, 691 200 fois par jour, et ce pendant des décennies, avec des pièces taillées selon des tolérances de quelques microns. Un seul grain de poussière suffit à l'arrêter. Une variation de température de trois degrés le fera avancer ou retarder. C'est l'un des rares ensembles mécaniques encore produits en série qu'aucun processus automatisé ne peut achever entièrement — les réglages finaux sont effectués à la main, sous microscope, dans des ateliers dominant la Vallée de Joux.

La mission d'un échappement est aussi simple qu'elle est presque impossible. Un ressort-moteur spiralé tend à libérer toute son énergie d'un seul coup. Le rouage, livré à lui-même, s'emballerait jusqu'à l'épuisement du ressort. L'échappement fragmente cette libération en battements discrets et réguliers en couplant le rouage à un oscillateur — un balancier et un spiral qui oscille d'avant en arrière à sa fréquence propre. Chaque oscillation laisse échapper une dent de la roue d'échappement. En retour, chaque dent délivre une petite impulsion qui entretient le mouvement de l'oscillateur. La montre est, par essence, une boucle fermée où un poids qui chute paie le tribut nécessaire à la régularité d'un minuscule pendule.

L'ancre et la roue

Le dispositif utilisé dans presque toutes les montres suisses fabriquées depuis 1900 est l'échappement à ancre, conçu à Londres vers 1755 par Thomas Mudge. Une ancre — une petite pièce d'acier en forme d'ancre munie de deux levées en rubis — se situe entre la roue d'échappement et le balancier. Tandis que le balancier oscille dans un sens, l'ancre libère une dent ; lorsqu'il revient, elle en libère une autre. La géométrie doit être exacte : l'angle des faces des levées, la profondeur d'engagement, le jeu du dard, la courbe de la cheville de plateau. Une erreur de dix microns, et la montre ne tiendra plus l'heure.

Le balancier et son spiral sont plus anciens encore. Christiaan Huygens proposa le ressort spiral en 1675, après avoir établi qu'un mince ressort enroulé pouvait, en théorie, osciller selon des périodes égales quelle que soit l'amplitude. En pratique, les ressorts métalliques ne sont pas isochrones ; ils se désaccordent avec la température, le magnétisme, ou selon la position de la montre au poignet. Deux siècles et demi d'horlogerie suisse constituent la lente correction de ce seul défaut.

Vaincre la gravité

La correction la plus spectaculaire est le tourbillon, breveté en 1801 par Abraham-Louis Breguet. La gravité agit différemment sur un balancier selon que la montre est côté cadran, côté fond ou en position verticale. La solution de Breguet fut de monter l'échappement complet dans une petite cage qui effectue une rotation par minute, ramenant l'erreur de position à une moyenne nulle. Ce mécanisme ajoute des dizaines de composants à l'ensemble le plus petit et le plus fragile de la montre. Dans une montre-bracelet, il est essentiellement décoratif — la gravité s'équilibrant d'elle-même avec les mouvements du porteur — mais l'on continue de fabriquer ces cages car elles représentent le défi le plus ardu de l'art horloger.

La correction plus discrète réside dans l'alliage. L'Invar, un acier au nickel créé par Charles Édouard Guillaume, puis l'Elinvar, ont éliminé la majeure partie de la dérive thermique du spiral ; ses travaux lui ont valu le prix Nobel en 1920. Quatre-vingts ans plus tard, Ulysse Nardin et le CSEM de Neuchâtel ont commencé à graver des spiraux dans le silicium par lithographie pour semi-conducteurs. Le silicium ne subit pas de dilatation thermique significative, ne réagit pas au magnétisme et peut être taillé selon des formes — courbes terminales, extrémités en palette — que le fil d'acier étiré ne peut égaler. La plupart des mouvements suisses contemporains de haute horlogerie y ont désormais recours.

La norme qu'une montre doit respecter pour être qualifiée de chronomètre est fixée par le COSC, le Contrôle officiel suisse des chronomètres, au Locle. Un mouvement passe quinze jours à l'essai dans cinq positions et à trois températures ; seuls ceux qui maintiennent une marche diurne moyenne comprise entre moins quatre et plus six secondes sont reçus. Environ un million de mouvements réussissent l'examen chaque année. La marche réelle d'un calibre moderne bien réglé se situe souvent en deçà d'une ou deux secondes.

Ce que nous ignorons encore

Nous ne disposons pas d'une théorie pleinement satisfaisante de l'usure à long terme d'un échappement. Un balancier effectue environ un quart de milliard d'oscillations par an ; les levées en rubis sont plus dures que l'acier, mais les dents en acier qui les frappent se rodent lentement et changent de forme, et l'effet sur la marche après vingt ou cinquante ans n'est prédit avec précision par aucun modèle publié.

Nous ignorons si l'co-axial escapement conçu par George Daniels en 1976 et adopté par Omega en 1999 se révélera, sur un siècle, véritablement supérieur à l'ancre. Il utilise une impulsion radiale plutôt que glissante, éliminant en principe la majeure partie des frottements qui dictent les intervalles d'entretien. La première génération de mouvements co-axiaux a maintenant vingt-cinq ans. Les données continuent d'affluer.

Et nous ignorons quelle part de la précision suisse relève de la méthode et quelle part appartient à la mémoire institutionnelle — ces quelques milliers de personnes, vivant pour la plupart à moins d'une heure de route du Sentier, qui ont appris à finir une ancre auprès de quelqu'un qui l'avait lui-même appris d'un autre. Les machines CNC industrielles assurent désormais l'ébauchage. Les réglages finaux, ceux qui font passer un mouvement de la simple marche au rang de chronomètre, restent obstinément manuels.

Une montre à quartz de 1980 donne mieux l'heure que n'importe quel chronomètre mécanique jamais construit, pour le prix d'un sandwich. Rien de tout cela n'a entamé la demande pour les modèles mécaniques, laquelle excède désormais les capacités de production des vallées.

기계식 손목시계는 수십 년의 세월 동안 매초 여덟 번씩, 단 한 순간도 멈추지 않고 고동치는 심장을 품고 있다. 그 핵심 부품인 이스케이프먼트는 손톱보다 작은 크기에도 수 미크론 단위의 정밀함을 유지하며, 지난 3세기 가까이 스위스 공방의 손길을 거쳐 정교하게 다듬어져 왔다.

스위스 레버 탈진기(탈진기)는 저장된 에너지를 약 8분의 1초 간격의 펄스로 방출한다. 현대적인 크로노미터 내부에서 이 장치는 수 마이크론의 오차 범위 내로 가공된 부품들을 통해 매시간 28,800번, 하루에 691,200번씩 수십 년 동안 이 동작을 수행한다. 먼지 한 톨만으로도 장치는 멈춰 서며, 온도가 3도만 변해도 시간이 빨라지거나 느려진다. 이는 대량 생산되는 기계 장치 중 자동화 공정만으로는 온전히 완성할 수 없는 몇 안 되는 사례 중 하나로, 최종 조정은 Vallée de Joux의 고지대에 위치한 공방에서 현미경을 들여다보며 수작업으로 이루어진다.

탈진기의 임무는 단순하면서도 거의 불가능에 가깝다. 감긴 태엽은 에너지를 한꺼번에 쏟아내려 한다. 기어 트레인을 그대로 두면 태엽의 힘이 다할 때까지 겉돌 것이다. 탈진기는 이 트레인을 진동자(고유 진동수로 앞뒤로 흔들리는 휠과 돌돌 말린 헤어스프링)와 결합함으로써 에너지 방출을 분절적이고 균등한 박자로 끊어준다. 한 번 흔들릴 때마다 이스케이프 휠의 톱니 하나가 빠져나가고, 그 보답으로 각 톱니는 진동자가 계속 움직일 수 있도록 작은 힘을 전달한다. 시계는 본질적으로, 떨어지는 추의 무게가 작은 진동자의 정직함을 유지하기 위해 통행료를 지불하는 폐쇄 회로와 같다.

포크와 휠

1900년 이후 제작된 거의 모든 스위스 시계에 채택된 방식은 1755년경 런던에서 Thomas Mudge가 설계한 레버 탈진기다. 두 개의 루비 팔렛이 끝에 달린 작은 강철 닻 형태의 팔렛 포크가 이스케이프 휠과 밸런스 사이에 자리 잡는다. 밸런스가 한 방향으로 흔들리면 포크가 톱니 하나를 놓아주고, 반대로 흔들리면 또 다른 톱니를 놓아준다. 팔렛 면의 각도, 맞물림의 깊이, 안전 핀의 유격, 임펄스 쥬얼의 곡선 등 그 기하학적 구조는 정교해야만 한다. 10마이크론만 어긋나도 시계는 제 시간을 가리키지 못한다.

밸런스와 헤어스프링의 역사는 더 오래되었다. Christiaan Huygens는 1675년, 이론적으로 얇은 코일 스프링이 진폭에 상관없이 일정한 주기로 흔들릴 수 있다는 사실을 밝혀낸 뒤 밸런스 스프링을 제안했다. 실제로 금속 스프링은 완벽한 등시성을 갖지 않는다. 온도와 자성, 그리고 시계가 손목에 놓인 각도에 따라 그 리듬이 흐트러진다. 250년에 걸친 스위스 시계 제조의 역사는 바로 이 결함을 서서히 교정해 온 과정이다.

중력의 해결

가장 극적인 교정책은 1801년 Abraham-Louis Breguet가 특허를 받은 tourbillon이다. 중력은 시계의 다이얼이 위를 향하느냐, 아래를 향하느냐, 혹은 수직으로 세워져 있느냐에 따라 밸런스 휠에 각기 다른 영향을 미친다. 브레게의 해법은 탈진기 전체를 1분에 한 바퀴씩 회전하는 작은 케이지 안에 장착하여 자세 오차를 평균화해 0으로 만드는 것이었다. 이 메커니즘은 시계에서 가장 작고 깨지기 쉬운 조립부에 수십 개의 부품을 추가한다. 손목시계에서는 착용자의 움직임에 따라 중력이 저절로 평균화되기에 주로 장식적인 용도에 그치지만, 시계 제조학에서 가장 구현하기 어려운 정점이라는 이유로 이 케이지는 여전히 제작되고 있다.

겉으로 드러나지 않는 교정책은 합금이다. 샤를 에두아르 기욤의 니켈-강철 합금인 인바(Invar)와 훗날의 엘린바(Elinvar)는 헤어스프링의 온도 변화에 따른 오차를 거의 제거했으며, 그는 이 공로로 1920년 노벨상을 받았다. 80년 후, 뇌샤텔의 Ulysse Nardin과 CSEM은 반도체 리소그래피 기술을 이용해 실리콘으로 헤어스프링을 식각하기 시작했다. 실리콘은 열에 거의 팽창하지 않고 자성에 반응하지 않으며, 뽑아낸 강철선으로는 흉내 낼 수 없는 형태(터미널 커브, 패들 엔드 등)로 가공될 수 있다. 오늘날 대부분의 현대적 고급 스위스 무브먼트는 실리콘 헤어스프링을 사용한다.

시계가 크로노미터로 불리기 위해 충족해야 할 기준은 르 로클에 위치한 스위스 공식 크로노미터 검정기관인 COSC에서 정한다. 무브먼트는 15일 동안 다섯 가지 자세와 세 가지 온도 환경에서 테스트를 거치며, 일일 평균 오차가 -4초에서 +6초 사이인 것만이 합격 판정을 받는다. 매년 약 백만 개의 무브먼트가 이 테스트를 통과한다. 잘 조정된 현대적인 칼리버의 실제 오차는 대개 1~2초 이내다.

우리가 아직 모르는 것들

우리는 아직 탈진기의 장기적인 마모에 대해 완전히 만족스러운 이론을 가지고 있지 않다. 밸런스 휠은 1년에 약 2억 5천만 번 진동한다. 루비 팔렛은 강철보다 단단하지만, 이를 타격하는 강철 톱니는 서서히 다른 형태로 연마되며, 20년 혹은 50년 후 이것이 오차에 미치는 영향은 현재 발표된 어떤 모델로도 정확히 예측되지 않는다.

1976년 George Daniels가 설계하고 1999년 오메가가 채택한 co-axial escapement가 한 세기 동안 레버 방식보다 진정으로 우월하다는 것을 증명할 수 있을지 우리는 알지 못한다. 이 방식은 미끄러지는 방식 대신 방사형 충격을 사용하여, 원칙적으로 서비스 주기를 결정하는 마찰의 대부분을 제거한다. 1세대 코-액시얼 무브먼트가 나온 지 이제 25년이 되었다. 데이터는 지금도 쌓이고 있는 중이다.

또한 스위스의 정밀함 중 어느 정도가 체계적인 방식에 의한 것이고, 어느 정도가 제도적 기억에 의한 것인지도 알 수 없다. 르 상티에에서 차로 한 시간 거리에 사는 수천 명의 사람들은 누군가로부터 팔렛 포크를 다듬는 법을 배웠고, 그 누군가는 또 다른 이에게서 그것을 배웠다. 이제 산업용 CNC 기계가 대량 절삭 작업을 수행하지만, 단순한 작동을 넘어 크로노미터 급의 정밀함으로 무브먼트를 끌어올리는 최종 조정 작업은 여전히 고집스럽게 수작업으로 남아 있다.

1980년에 나온 쿼츠 시계는 샌드위치 한 개 값으로 그 어떤 기계식 크로노미터보다 더 정확한 시간을 가리킨다. 하지만 이러한 사실은 기계식 시계에 대한 수요에 아무런 영향을 미치지 못했으며, 현재 그 수요는 스위스의 골짜기 마을들이 생산할 수 있는 능력을 넘어선 상태다.

Image sources & licenses (7)

Rolex Deepsea Sea-Dweller 116660 Blue Dial 'James Cameron' — amh1988, CC0 1.0. Source (openverse)
Swiss lever escapement mechanism — C. Yamahata, BY 4.0. Source (openverse)
Watch with a portrait of Alexander II, czar of Russia (r. 1855–81) — H. Maret, CC0 1.0. Source (openverse)
Swiss watchmaking industry — Sputniktilt, CC BY-SA 3.0. Source (wikipedia)
Silver open faced pocket watch with chain and key, ¾ plate cylinder escapement pocket watch, enamel dial with sub dial, machine engraved cas — Auckland Museum Collections from Auckland, Aotearoa New Zealand, CC BY 2.0. Source (commons)
Swiss; Watch; Horology — This file was donated to Wikimedia Commons as part of a project by the Metropoli, CC0. Source (commons)
probably Swiss; Watch; Horology — Creator:Jacques Lépine, CC0. Source (commons)

Mentioned in this article

Sources

Daniels, G. (2011). Watchmaking. Revised edition. Philip Wilson Publishers.
Reymondin, C-A., Monnier, G., Jeanneret, D., Pelaratti, U. (1999). The Theory of Horology. Federation of the Swiss Watch Industry / Swiss Federation of Technical Colleges.
Daniels, G. (1975). The Practical Watch Escapement. George Daniels.
Cardinal, C. (1989). The Watch: From its Origins to the XIXth Century. Tabard Press.
Sobel, D. (1995). Longitude: The True Story of a Lone Genius Who Solved the Greatest Scientific Problem of His Time. Walker & Company.

Production storyboard

The 90-second video script behind this article.

EN script

A Swiss watch ticks 28,800 times per hour with accuracy measured in seconds per day. The escapement - smaller than your fingernail - is one of the most precise mechanical devices ever made by human hands. The escapement is the heartbeat of a mechanical watch. It does one thing: release stored energy in tiny, perfectly equal doses. Each tick must be identical to the last, 691,200 times per day. Here's how it works: a spring wants to unwind all at once. The escapement uses an oscillating balance wheel to allow the gear train to advance by exactly one tooth at a time. The escape wheel teeth are shaped to give the balance wheel a tiny impulse - just enough to keep it swinging. The tolerances are measured in microns. A single piece of dust can stop the mechanism. Temperature changes make metal expand and contract. Gravity pulls differently depending on position. Swiss watchmakers solved each problem with increasingly ingenious solutions - silicon hairsprings that don't expand with heat, tourbillon mechanisms that average out gravitational effects. The mind-blowing truth? A modern Swiss chronometer must lose or gain no more than 4 seconds per day. That's 99.995% accuracy - achieved entirely through mechanical means, with parts smaller than a grain of rice. In an age of atomic clocks and GPS, the mechanical watch survives as art. It proves that human hands can still create precision that borders on the miraculous.

HI script

Ek Swiss watch 28,800 baar tick karti hai per hour accuracy ke saath jo seconds per day mein measure hoti hai. Escapement - tumhare fingernail se chhota - human hands dwara bane sabse precise mechanical devices mein se ek hai. Escapement mechanical watch ki heartbeat hai. Yeh ek kaam karta hai: stored energy ko tiny, perfectly equal doses mein release karna. Har tick pichle se identical honi chahiye, 691,200 baar per day. Yeh kaise kaam karta hai: ek spring ek saath unwind hona chahti hai. Escapement ek oscillating balance wheel use karta hai gear train ko exactly ek tooth at a time advance karne dene ke liye. Escape wheel ke teeth balance wheel ko tiny impulse dene ke liye shaped hain - bas itna ki swinging jaari rahe. Tolerances microns mein measure hoti hain. Dust ka ek piece mechanism rok sakta hai. Temperature changes se metal expand aur contract hota hai. Gravity position ke hisaab se differently pull karti hai. Swiss watchmakers ne har problem ingenious solutions se solve ki - silicon hairsprings jo heat se expand nahi hote, tourbillon mechanisms jo gravitational effects average out karte hain. Mind-blowing sach? Ek modern Swiss chronometer 4 seconds se zyada per day lose ya gain nahi kar sakti. Yeh 99.995% accuracy hai - completely mechanical means se achieve, rice ke grain se chhote parts ke saath. Atomic clocks aur GPS ke zamane mein, mechanical watch art ki tarah survive karti hai. Yeh prove karti hai ki human hands abhi bhi precision create kar sakte hain jo miraculous ke qareeb hai.

01
Macro shot of Swiss watch movement ticking, light catching jeweled bearings, mechanical ballet in miniature, hypnotic rhythm, luxury craftsmanship visible
02
Extreme close-up of escapement: escape wheel teeth engaging lever, balance wheel oscillating, the heartbeat mechanism in action, precision engineering art
03
Watchmaker's hands with tweezers placing microscopic component, magnifying loupe, intense concentration, traditional craftsmanship portrait, steady hands
04
Visualization of challenges: temperature wave causing metal expansion, gravity arrows pulling mechanism, dust particle compared to component size
05
Tourbillon mechanism rotating: cage spinning to average gravitational effects, mesmerizing mechanical solution, engineering ingenuity visualization
06
Hand-wound watch next to atomic clock display: mechanical showing seconds per day accuracy, digital showing fractions of second - both precision, different methods, art and science
